安装方便,ISO511安装平台、外观精美,采用蜡模铸造、防火结构设计、防静电结构。

标准规范

设计标准

GB/T12224、GB/T12237

螺纹标准

G(特选:NPT、BSP、BSPT、DIN259/2999)

结构长度

GB/T12221及企业标准

检测与试验

GB/T26480

技术参数

公称压力

PN64bar、PN100bar、PN320bar

连接方式

G内螺纹(特选:对焊、承插焊)

阀体材质

CF8、CF8M、CF3M

球芯材质

SS304、SS316、SS316L

密封材料

PTFE、PPL(特选:石墨、金属硬密封)

工作温度

C33:-30℃~150℃(PTFE)

C6:-30℃~250℃(PPL)

C7:-30℃~350℃(石墨、金属硬密封)

备注:连接方式可以做SAE法兰。

气缸及附件技术参数

气缸选配

OSADR(DL)、OSASC(SO)系列,可配指定进口品牌

气缸形式

双作用、单作用

环境温度

-20℃~+80℃

气源压力

双作用4~8bar、单作用5~8bar

附件选项


回讯器

也叫限位开关,远程反馈开关信号

电磁阀

双作用选二位五通、单作用选二位三通

三联件

可对气源稳压、过滤、气缸加润滑油

手轮机构

转动手轮机构,可实现手动开、关阀

电气定位器

输入4~20mA信号,实现球阀调节功能

备注:气缸参数请另参考所选配的气动执行器资料。

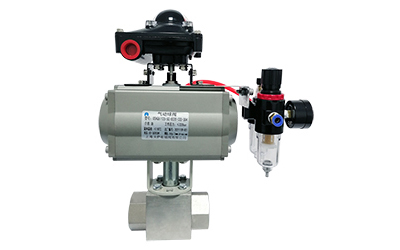

OSAQ611高压型气动球阀

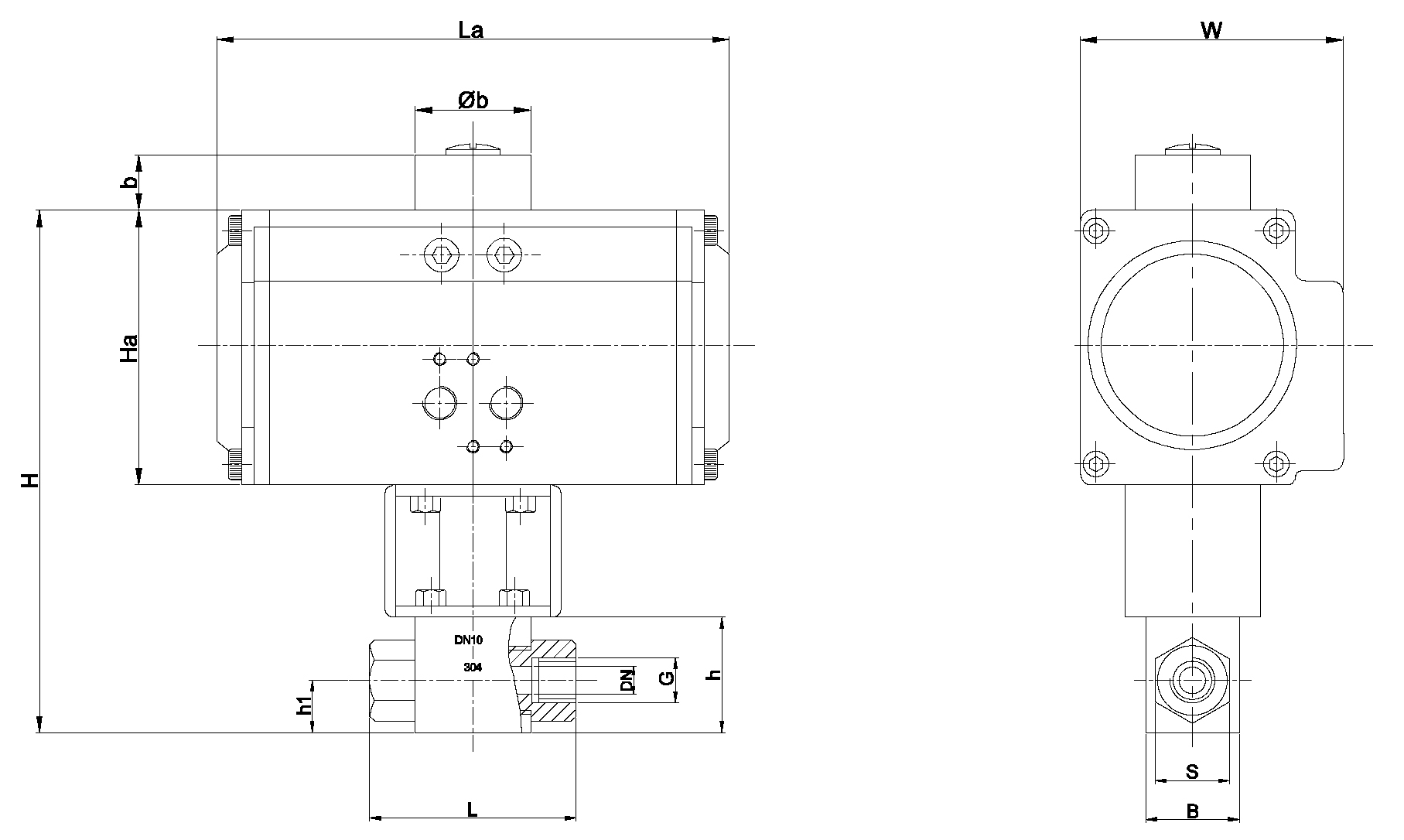

外形尺寸-双作用    单位:mm

公称压力(bar)

型号规格

通径DN

G

L

h

h1

B

S

H

Ha

La

W

b

Φb

≤PN64

OSAQ61108

8

1/4″

69

34

16

28

22

155

73

150

73

20

42

OSAQ61110

10

3/8

75

42

19

34

27

163

73

150

73

20

42

OSAQ61115

15

1/2

84

46

21

38

30

167

73

150

73

20

42

OSAQ61120

20

3/4

98

53

24

44

36

174

73

150

73

20

42

OSAQ61125

25

1

114

63

29

55

46

184

73

150

73

20

42

OSAQ61132

32

1-1/4

130

80

34

65

55

228

100

186

96

20

42

OSAQ61140

40

1-1/2

150

90

41

84

65

248

110

206

104

20

42

OSAQ61150

50

2

172

105

47

95

80

288

117

265

108

20

42

公称压力(bar)

型号规格

通径DN

G

L

h

h1

B

S

H

Ha

La

W

b

Φb

100≤PN≤320

OSAQ61108

8

1/4

69

34

16

28

22

155

73

150

73

20

42

OSAQ61110

10

3/8

75

42

19

34

27

163

73

150

73

20

42

OSAQ61115

15

1/2

84

46

21

38

30

167

73

150

73

20

42

OSAQ61120

20

3/4

98

53

24

44

36

201

100

186

96

20

42

OSAQ61125

25

1

114

63

29

55

46

221

110

206

104

20

42

OSAQ61132

32

1-1/4

130

80

34

65

55

263

117

265

108

20

42

OSAQ61140

40

1-1/2

150

90

41

84

65

313

157

304

142

30

62

OSAQ61150

50

2

172

105

47

95

80

353

174

395

151

30

62

外形尺寸-单作用    单位:mm

公称压力(bar)

型号规格

通径DN

G

L

h

h1

B

S

H

Ha

La

W

b

Φb

≤PN64

OSAQ61108

8

1/4

69

34

16

28

22

155

73

150

73

20

42

OSAQ61110

10

3/8

75

42

19

34

27

163

73

150

73

20

42

OSAQ61115

15

1/2

84

46

21

38

30

183

89

171

83

20

42

OSAQ61120

20

3/4

98

53

24

44

36

201

100

186

96

20

42

OSAQ61125

25

1

114

63

29

55

46

211

100

186

96

20

42

OSAQ61132

32

1-1/4

130

80

34

65

55

263

117

265

108

20

42

OSAQ61140

40

1-1/2

150

90

41

84

65

313

157

304

142

30

62

OSAQ61150

50

2

172

105

47

95

80

353

174

395

151

30

62

公称压力(bar)

型号规格

通径DN

G

L

h

h1

B

S

H

Ha

La

W

b

Φb

100≤PN≤320

OSAQ61108

8

1/4

69

34

16

28

22

171

89

171

83

20

42

OSAQ61110

10

3/8

75

42

19

34

27

179

89

171

83

20

42

OSAQ61115

15

1/2

84

46

21

38

30

194

100

186

96

20

42

OSAQ61120

20

3/4

98

53

24

44

36

236

117

265

108

20

42

OSAQ61125

25

1

114

63

29

55

46

286

157

304

142

30

62

OSAQ61132

32

1-1/4

130

80

34

65

55

328

174

395

151

30

62

OSAQ61140

40

1-1/2

150

90

41

84

65

362

198

462

174

30

80

OSAQ61150

50

2

172

105

47

95

80

437

232

552

206

30

80

备注:①气动执行器(简称气动头或气缸)的尺寸,请另查阅执行器资料,以上为设计尺寸,与实物可能存误差。

②如果是选择技术参数中的特选项目或客户有特制要求时,请向我们另行索取尺寸表;
③执行器型号为常规配置,若用户气源及工况条件较好,则可优化执行器配置减少成本,若工况条件差,则需加大执行器规格。
