  • 基本参数
  • 外形尺寸
  • 相关下载

技术参数

控制方式

常闭、常开、双作用、单作用

介质温度

-20℃~+180℃

环境温度

-20℃~+80℃

气源压力

4~8bar

工作压力

0~8bar、0~16bar,(视执行器配置和气源压力而异)

附件选项

电磁阀、位置反馈、电气定位器(比例调节)

流体粘度

≤600mm2/S

标准规范

螺纹标准

国标G、美标NPT、英标BSP

焊接标准

DIN4200、DIN1850.3、 DIN11850.2、ISO2037

法兰标准

GB9115.9、DIN2501、DIN3202/F1

连接方式

内螺纹(特制:焊接、法兰)

阀体材质

SS304、SS316、SS316L

气缸材质

SS304、铝、PPS塑料

密封材料

PTFE、FPM

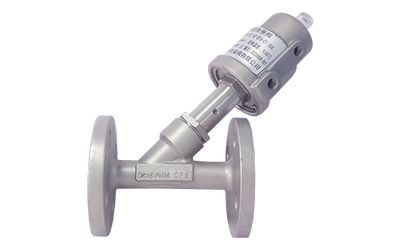

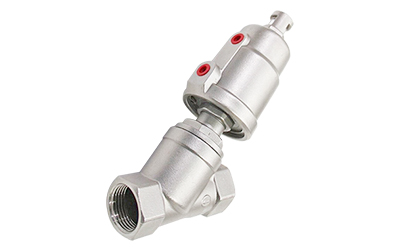

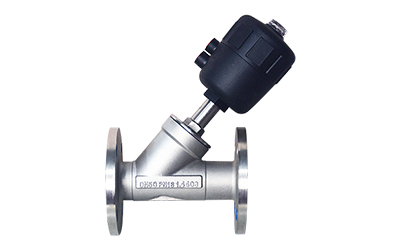

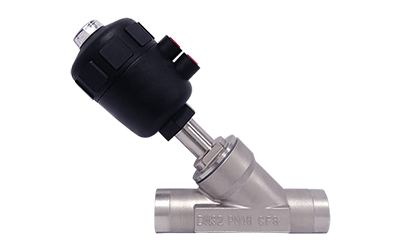

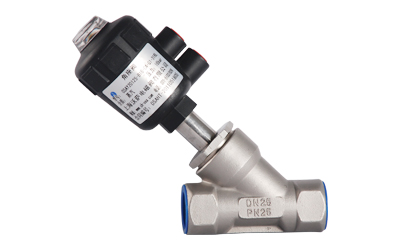

OSAY200/OSAY201气动角座阀

OSAY200/OSAY201气动角座阀

OSAY200/OSAY201气动角座阀


OSAY200/OSAY201气动角座阀

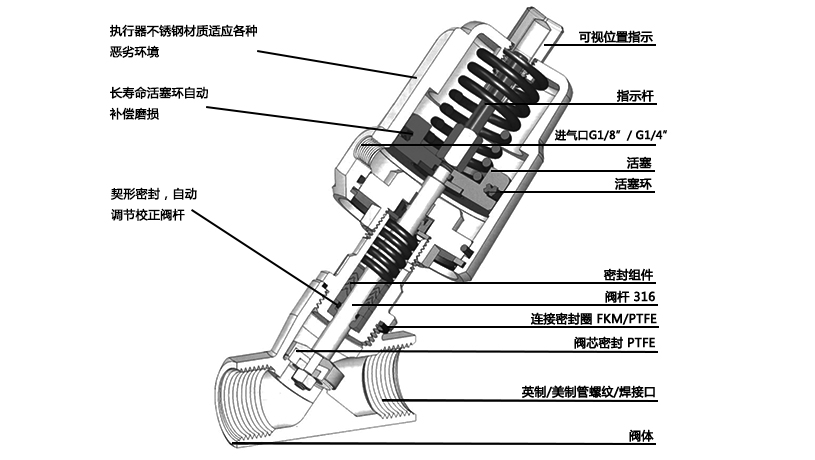

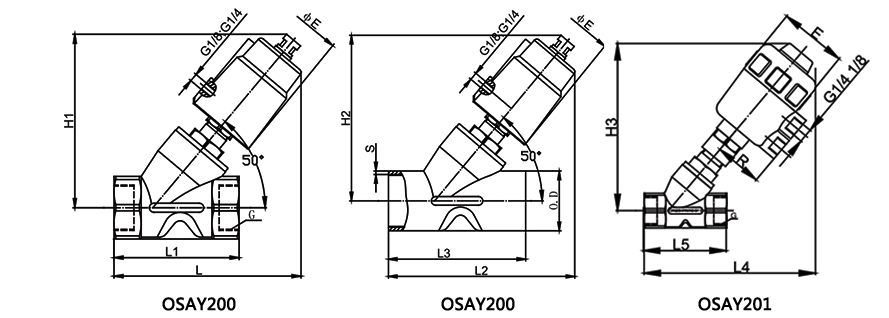

外形尺寸(金属执行器)

型号规格

接口G

内孔

Kv值

ФE

螺纹式

焊接式

L1

L

H1

L3

H2

L2

O.D

S

OSAY20010

3/8”

10

3.8

55

56

129

126

70

-

-

17.2

2.5

OSAY20015

1/2”

13

4.5

60

68

133

126

70

126

140

21.3

2.5

OSAY20020

3/4”

18

9.5

60

75

137

131

82

131

136

26.9

3

OSAY20025

1”

24

18.1

60

90

149

140

100

140

150

33.7

3.5

OSAY20032

11/4”

31

23.1

78

116

188

175

125

175

193

42.4

4.5

OSAY20040

11/2”

35

32.9

78

116

190

178

130

178

193

48.3

4.5

OSAY20050

2”

45

52.8

78

138

203

184

155

184

206

60.3

5

OSAY20065

21/2”

60

90

98

168








OSAY20080

3”

75


120

190








外形尺寸(塑料执行器)

型号规格

接口G

内孔

Kv值

ФE

L5

L4

H3

OSAY20110

3/8”

10

3.8

55

56

125

120

OSAY20115

1/2”

13

4.5

55

58

130

120

OSAY20120

3/4”

18

9.5

55

75

135

130

OSAY20125

1”

24

18.1

65

90

150

160

OSAY20132

11/4”

31

23.1

80

116

188

200

OSAY20140

11/2”

35

32.9

80

116

190

200

OSAY20150

2”

45

52.8

80

138

218

220

OSAY20165

21/2”

60

90

98

168

230

250

备注:①以上表中尺寸是按标准型气动执行器配置时的尺寸,如果因工况需要而加大气动执行器配置时,请另外索取尺寸。

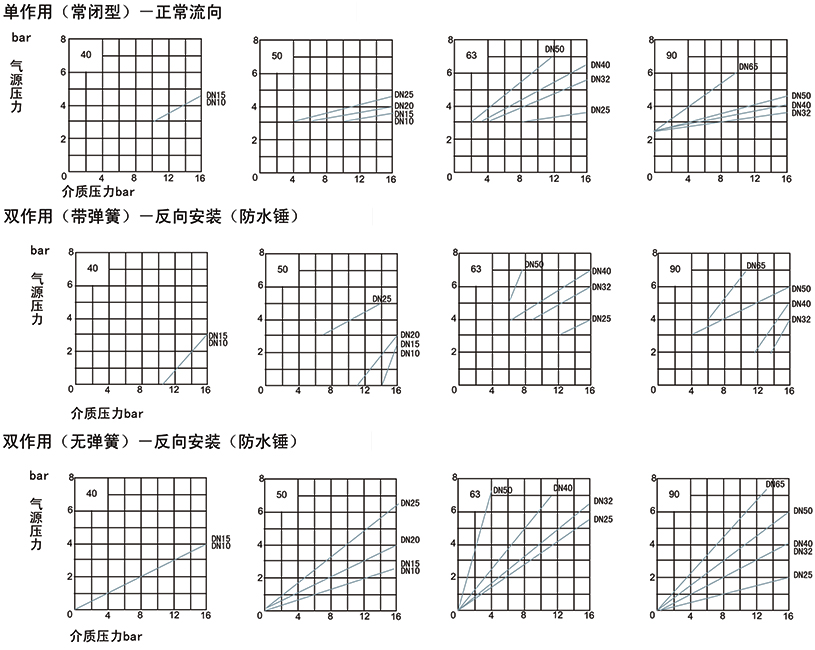

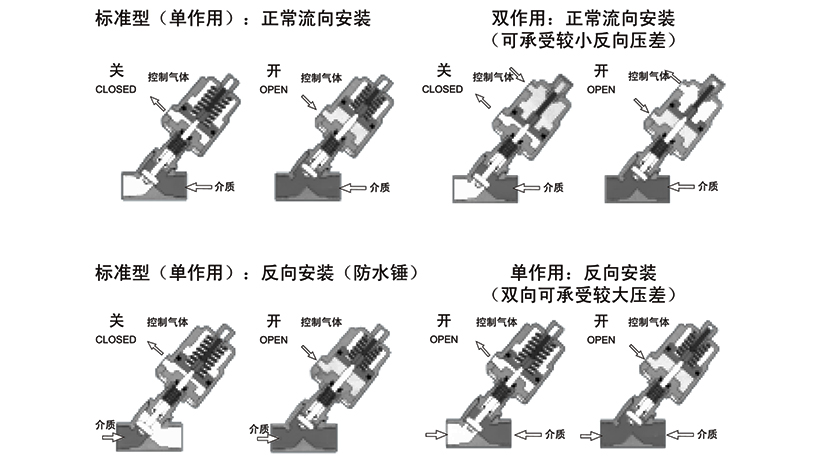

          ②工作压力与执行器的大小配置、单作用、双作用、以及正、反流向安装、常开、常闭等因素相关,更多资料请向我们
索取。
