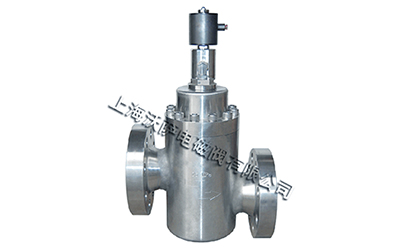

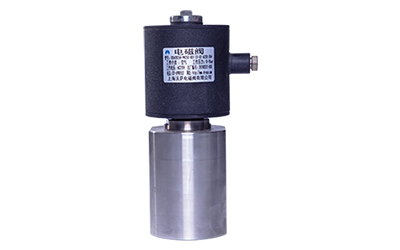

OSA86H系列特制高压电磁阀

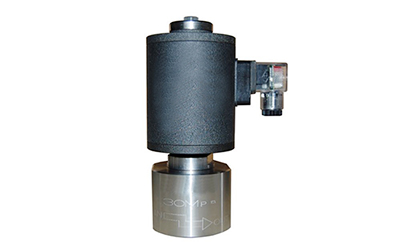

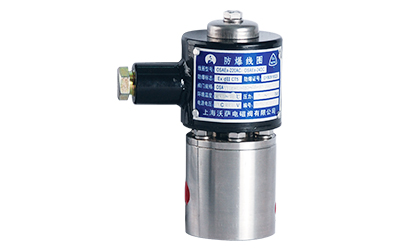

OSA86H系列特制高压电磁阀

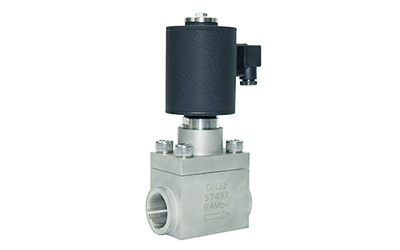

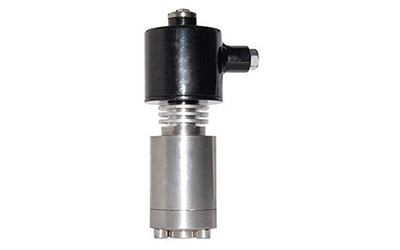

OSA86H系列特制高压电磁阀

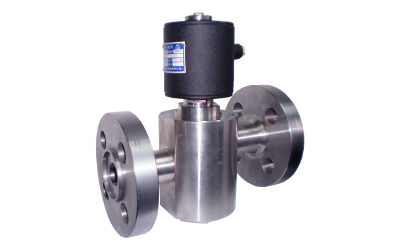

OSA86H系列特制高压电磁阀

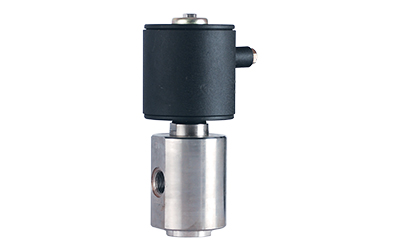

OSA86H系列特制高压电磁阀

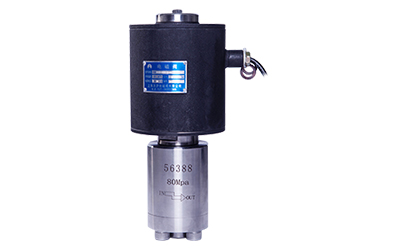

OSA86H系列特制高压电磁阀

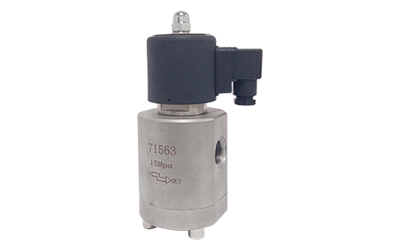

OSA86H系列特制高压电磁阀

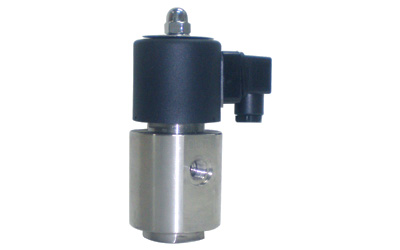

OSA86H系列特制高压电磁阀

扫描咨询
  • 基本参数
  • 外形尺寸
  • 相关下载

性能特点

性能稳定、活塞结构、寿命更长、特制线圈、动作可靠、CT级防爆、应用广泛。

应用范围

实验装备、测试设备、CNG设备、燃气设备、液压系统、矿山机械、压缩机、空分设备、高压泵站、清洗设备、机器制造等自动化控制。

功能选项

代号

功能名称

功能说明

K

常开型

通电阀关,断电阀开

E

防爆型

防爆等级:Ex dIICT4/5

S

带手动操作

可手动打开或关闭本阀

X1

无源信号反馈

机械触点,适用于气体介质

X2

感应信号反馈

有源感应信号,DC6-24V

V

特制垂直安装

空间局限时采纳,限先导式

J

配节能模块

降低线圈温升和功耗,延长线圈寿命

*信号反馈装置限于工作温度≤80℃场合
*X1无源信号反馈要求流体压差≥1~3bar
*节能模块暂时没有防爆型

*手动装置特点:只需旋转90度,操作简单快捷!

技术参数

公称通径

DN1~100mm

原理结构

先导活塞式

压力范围

50bar~4000bar

阀体材质

SS304

密封材料

KFM、PTFE、紫铜

环境温度

    -30℃~+60℃(防爆型-20℃~+40℃)特制:-50℃~+80℃

流体温度

    CB5≤-200℃、C1≤60℃、C3≤120℃、C5≤220℃、C7≤350℃

适用流体

气体、液体(无固体杂质)

流体粘度

≤22mm²/S

连接方式

内螺纹、法兰

安装方式

水平,线圈向上

防护等级

普通型IP54、防爆型IP65

电气参数

电源电压

220VAC   50/60Hz    24VDC

额定功率

通径≥100mm且≥250bar,DC24为60W,其余为25W

电压公差

±10%

电气连接

普通型:标准接线盒;防爆型:M16×1.5内螺纹,1.5米导线


OSA86H系列特制高压电磁阀

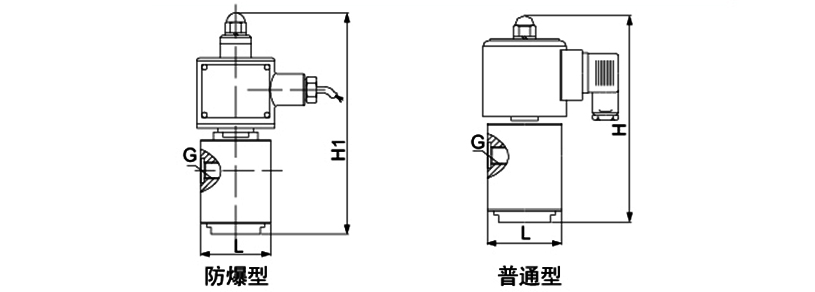

规格参数及外形尺寸

常闭型

2/2NC

OSA86H系列特制高压电磁阀

型号规格

接口

G(”)

通径(mm)

Kv值

最小压差(bar)

最大工作压力(bar)

外形尺寸(mm)

高压

超高压

高压

超高压

L

H

H1

OSA8601H

1/8

1.0

0.02

5

10

分7个级别

70bar

100bar

150bar

200bar

250bar

300bar

400bar

分12个级别

450bar

500bar

700bar

800bar

900bar

1000bar

1200bar

1500bar

2000bar

2500bar

3000bar

4000bar

44

115

140

OSA8602H

1/8、1/4

2.0

0.05

5

10

44

115

140

OSA8603H

1/8、1/4

3.0

0.08

5

10

44

173

198

OSA8605H

1/8、1/4

5.0

0.16

5

10

57

173

198

OSA8606H

1/4、3/8

6.0

0.32

5

10

57

173

198

OSA8608H

1/4、3/8

8.0

0.54

5

10

57

173

198

OSA8610H

3/8、1/2

10

0.8

5

10

57

173

198

OSA8615H

1/2、3/4

15

1.4

5

10

73

186

198

OSA8620H

1/2、3/4

20

2.8

5

10

80

198

223

OSA8625H

1

25

5.0

5

10

90

225

249

OSA8632H

11/4

32


5

10

106

285

285

OSA8640H

11/2

40


5

10

123

315

315

OSA8650H

2

50


5

10

154

352

352

OSA8680H

3

80


10

20

187

490

490

OSA86100H

4

100


10

20

199

530

530

OSA8632H~50H


32~50


5

10




OSA8665H~100H


65~100


10

20




*通径≥32,法兰连接尺寸请向我们咨询。

特别提示:

①虽然DN15以下100bar以内也可制作常开型,但我们仍然建议您选择性能更优良的常闭型;
②流体中若含杂质,应在电磁阀前方安装过滤阀(滤网≥80目),而且流体应无凝固或结晶现象。
