OSA63A系列精巧型电磁阀
OSA63A系列精巧型电磁阀
OSA63A系列精巧型电磁阀
OSA63A系列精巧型电磁阀
OSA63A系列精巧型电磁阀
OSA63A系列精巧型电磁阀

OSA63A系列精巧型电磁阀

扫描咨询
  • 基本参数
  • 外形尺寸
  • 相关下载

应用范围

科研实验装备、医疗器械、印刷设备、分析测量仪器、焊接设备、纺织印染、服装机械、液压系统、环保设备、石化电力、清洗设备、喷灌系统、机器制造、食品工业等自动化控制。

功能选项

代号

功能名称

功能说明

常闭型

通电阀开、断电阀关

K

常开型

通电阀关、断电阀开

E

防爆型

防爆等级:ExmI/IIT4

*常开型仅限于通径≤4mm

技术参数

公称通径

DN2-6

原理结构

直动活塞式

阀体材质

黄铜、SS304、SS316

密封材料

NBR、FKM、EPDM

环境温度

-10℃~+60℃

流体温度

C2组:-10℃~+80℃ C3组:-10℃~+120℃

适用流体

气体、液体(无固体杂质)

流体粘度

≤22mm²/S

连接方式

内螺纹(国标、NPT)

安装方式

水平安装,线圈向上

防护等级

IP65

电气参数

电源电压

220V、110V、24V AC 50/60Hz,24V、12V DC

额定功率

普通型AC:22VA; DC:13W;防爆型AC:18VA; DC:20W

电压公差

±10%

电气连接

普通型:标准接线盒,防爆型:M14×1.5,1.5M导线


OSA63A系列精巧型电磁阀

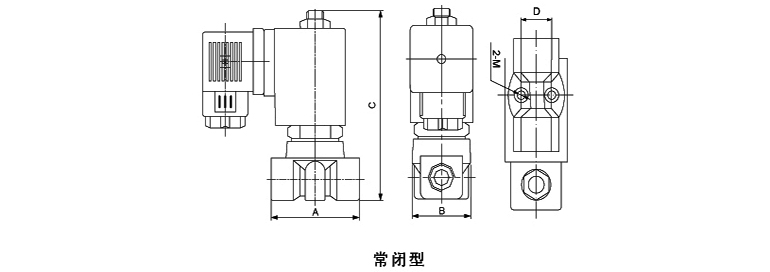

规格参数及外形尺寸



常闭型

2/2 NC

OSA63A系列精巧型电磁阀

型号规格

接口G('')

通径(mm)

Cv值

最大工作压力(bar)

外形尺寸(mm)

气、水

油≤22mm²/S

A

B

C

D

M

AC

DC

AC

DC

OSA6302.5A

1/8、1/4

2.5

0.20

16

12

10

10

41

29

82

16

M5

OSA6303A

1/8、1/4

3

0.23

16

12

10

10

41

29

82

16

M5

OSA6305A

1/4

5

0.65

4

2.5

2.5

2

44

30

82

15.9

M4

OSA6306A

1/4

6

0.80

3

2

2.5

2

44

30

82

15.9

M4

备注:若需通径1mm、1.5mm、2mm可以定制,外形尺寸及压力同OSA6302.5A。

OSA63A系列精巧型电磁阀

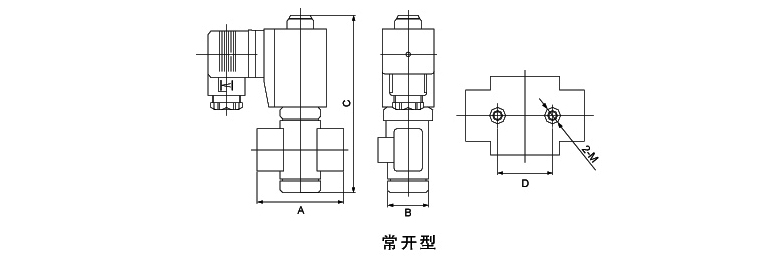

规格参数


常开型

2/2 NO

OSA63A系列精巧型电磁阀

型号规格

接口G('')

通径(mm)

Cv值

最大工作压力(bar)

外形尺寸(mm)

气、水

油≤22mm²/S

A

B

C

D

M

AC

DC

AC

DC

OSA6301A-K

1/8、1/4

1

0.04

30

30

25

25

42

25

90

18.5

M4

OSA6301.5A-K

1/8、1/4

1.5

0.09

20

20

15

15

42

25

90

18.5

M4

OSA6302.5A-K

1/8、1/4

2.5

0.20

15

15

12

12

42

25

90

18.5

M4

OSA6303A-K

1/8、1/4

3

0.23

12

12

10

10

42

25

90

18.5

M4

OSA6304A-K

1/8、1/4

4

0.65

5

5

4

4

42

25

90

18.5

M4

特别提示:

①若需防爆型,请向我司提供相关参数,进行咨询后再选定;

②流体中若含杂质,应在电磁阀前方安装过滤阀(滤网≥60目),而且流体应无凝固或结晶现象;
③防爆型线圈内置熔丝管和压敏电阻技术保护元件,确保线圈安全。
