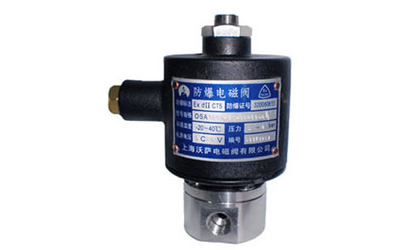

OSA86系列通用电磁阀(含防爆型)
OSA86系列通用电磁阀(含防爆型)
OSA86系列通用电磁阀(含防爆型)
OSA86系列通用电磁阀(含防爆型)
OSA86系列通用电磁阀(含防爆型)

OSA86系列通用电磁阀(含防爆型)

扫描咨询
  • 基本参数
  • 外形尺寸
  • 相关下载

性能特点

品质优良、久经考验、飞蝶活塞、三维密封、导向装置、避免故障、多种功能、通用性强。

应用范围
航天军品、船舶重工、石油化工、电力装备、锅炉设备、钢铁、消防喷淋、电镀涂装、燃气燃油、环保设备、吹灰除尘、实验装备、纺织印染、暖通空调、水处理、工业炉窑、干燥设备、等控制系统。

功能选项

代号

功能名称

功能说明

K

常开型

通电阀关,断电阀开

E

防爆型

防爆等级:Ex dIICT4/5

S

带手动操作

可手动打开或关闭本阀

X1

无源信号反馈

机械触点,适用于气体介质

X2

感应信号反馈

有源感应信号,DC6-24V

V

特制垂直安装

空间局限时采纳,限先导式

J

配节能模块

降低线圈温升和功耗,延长线圈寿命

*信号反馈装置限于工作温度≤80℃场合
*X1无源信号反馈要求流体压差≥1~3bar
*节能模块暂时没有防爆型

*手动装置特点:只需旋转90度,操作简单快捷!

技术参数

公称通径

DN1-600

原理结构

直动式、分步直动式、先导式

阀体材质

SS304、铸钢WCB、特制SS316

密封材料

NBR、FKM、EPDM、PTFE、紫铜

环境温度

-30℃~+60℃(防爆型-20℃~+40℃)特制:-50℃~+80℃

适用流体

气体、液体

流体粘度

≤22mm²/S(50mm²/S以下可特制)

连接方式

内螺纹、法兰 、焊接

安装方式

水平安装,线圈向上(其它方式可定制)

防护等级

普通型IP54,防爆型IP65 、IP68(潜水型特制)

流体温度

代号

温度范围

密封材料选型

C1

-10~+60℃

NBP、FKM、PTFE

C2

-25~+90℃

FKM、PTFE

C3

-10~+120℃

FKM、PTFE

C33

-10~+150℃

PTFE、FKM

C5

-10~+220℃

PTFE

C6

-10~+250℃

PTFE、紫铜

C7

-10~+350℃

紫铜

C8

-20~+400℃

紫铜

C9

-20~+450℃

紫铜

CB1

-40~+60℃

PTFE

CB2

-60~+60℃

(特制)

CB3

-120~+60℃

(特制)

CB5

-200~+60℃

(特制)

电气参数

常规电压

220VAC  50/60Hz  24VDC

特制电压

AC 50/60Hz、380V、110V、36V、24V

特制电压

DC 220V、110V、36V、12V

额定功率

见规格参数表

电压公差

±10%

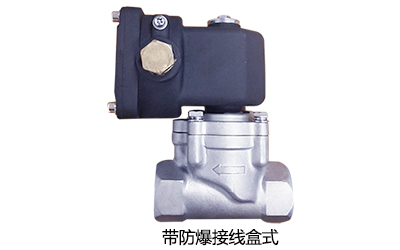

电气连接(防爆型)

普通型:标准接线盒

防爆型:M16×1.5内螺纹,预留1.5M导线(可定制G1/2或NPT1/2)

*选用以上特制电压时工作压力可能变化,请务必先向我司咨询。

*采用直流电源时建议从控制电源输出至电磁阀距离不宜太远,以免影响工作压力。

规格参数

常闭型

直动式

分步直动式

OSA86系列通用电磁阀(含防爆型)

型号规格

通径(mm)

连接口(”)

Kv值

工作压力(bar)

额定功率(VA/W)

AC220V

DC24V

OSA8601~3

1~3

G1/8

0.16

0~6

12

12

OSA8605

5

G1/4

0.32

0~6

12

24

OSA8606

6

G1/4

0.55

0~6

12

24

OSA8608

8

G3/8

0.8

0~3.5

25

24

OSA8610

10

G3/8

2.2

0~6

25

24

OSA8615

15

G1/2

2.8

0~6

25

24

OSA8620

20

G3/4

5.5

0~6

25

24

OSA8625

25

G1

10

0~6

25

24

OSA8632

32

G11/4

16

0~3;0~6

60

60

OSA8640

40

G11/2

20

0~3;0~6

60

60

OSA8650

50

G2

28

0~3;0~6

60

60

OSA8665F

65

法兰式

38

0~1

60

60

OSA8680F

80

法兰式

50

0~1

60

60

特别提示:如果具备流体压差条件,我们推荐选用先导式,这样对成本、产品性能和寿命均有利!

常闭型、先导式

型号规格

通径(mm)

连接口(”)

Kv值

最小压差(bar)

最大工作压力(bar)

额定功率(VA/W

B6

B16

AC220V

DC24V

OSA8610

10

G3/8

2.2

0.3

6

16

12

12

OSA8615

15

G1/2

2.8

0.3

6

16

12

12

OSA8620

20

G3/4

5.5

0.3

6

16

12

12

OSA8625

25

G1

10

0.3

6

16

12

12

OSA8632

32

G11/4

16

0.3

6

16

12

12

OSA8640

40

G11/2

20

0.3

6

16

12

12

OSA8650

50

G2

28

0.3

6

16

12

12

OSA8665F

65

法兰式

40

0.5

6

16

25

24

OSA8680F

80

法兰式

65

0.5

6

16

25

24

OSA86100F

100

法兰式

99

0.5

6

16

25

24

OSA86150F

150

法兰式

250

1

6

16

25

24

OSA86200F

200

法兰式

420

1

6

16

25

24

常闭型、先导式(特制高压型)

型号规格

通径(mm)

连接口(”)

Kv值

最小压差(bar)

最大工作压力(bar)

B25

功率

B30

功率

B40-60

功率

OSA8610

10

G3/8

2.2

1

25

25

30

25

40-60

25

OSA8615

15

G1/2

2.8

1

25

25

30

25

40-60

25

OSA8620

20

G3/4

5.5

1

25

25

30

25

40-60

25

OSA8625

25

G1

10

1

25

25

30

25

40-60

25

OSA8632

32

G11/4

16

1

25

25

30

25/60

40-60

25/60

OSA8640

40

G11/2

20

1

25

25

30

25/60

40-60

25/60

OSA8650

50

G2

28

1

25

25

30

60

40-60

60

OSA8665F

65

法兰式

40

1

25

60

30

60

40-60

60

OSA8680F

80

法兰式

65

1

25

60

30

60

40-60

60

OSA86100F

100

法兰式

99

1

25

60

30

60

40-60

60

备注:选择特制高压型时,如果流体温度≥150℃请向本公司咨询后再确定。

常开型、直动式、分步直动式

常开型

直动式

分步直动式



OSA86系列通用电磁阀(含防爆型)


型号规格

通径(mm)

连接口(”)

Kv值

AC220V

DC24V

工作压力(bar)

功率(VA)

工作压力(bar)

功率(W)

OSA8603

3

G1/8

0.16

0~6

25

0~6

24

OSA8605

5

G1/4

0.32

0~6

25

0~6

24

OSA8606

6

G1/4

0.55

0~5

25

0~6

24

OSA8608

8

G3/8

0.8

0~2

25

0~3

24

OSA8610

10

G3/8

2.2

0~2

25

0~3

24

OSA8615

15

G1/2

2.8

0~2

25

0~3

24

OSA8620

20

G3/4

5.5

0~2

25

0~3

24

OSA8625

25

G1

10

0~2

25

0~3

24

OSA8632

32

G11/4

16

0~1.5

60

0~2

60

OSA8640

40

G11/2

20

0~1.5

60

0~2

60

OSA8650

50

G2

28

0~1.5

60

0~2

60

常开型、先导式

型号规格

通径(mm)

连接口(”)

Kv值

最小压差(bar)

最大工作压力(bar)

额定功率(VA/W)

B6

B16/B8

AC220V

DC24V

OSA8610

10

G3/8

2.2

0.3

6

16

25

24

OSA8615

15

G1/2

2.8

0.3

6

16

25

24

OSA8620

20

G3/4

5.5

0.3

6

16

25

24

OSA8625

25

G1

10

0.3

6

16

25

24

OSA8632

32

G11/4

16

0.3

6

16

25

24

OSA8640

40

G11/2

20

0.3

6

16

25

24

OSA8650

50

G2

28

0.3

6

16

25

24

OSA8665F

65

法兰式

40

0.5

6

8

25

60

OSA8680F

80

法兰式

65

0.5

6

8

25

60

OSA86100F

100

法兰式

99

0.5

6

8

60

60

OSA86150F

150

法兰式

250

1

6

16

25

24

OSA86200F

200

法兰式

420

1

6

16

25

24


OSA86系列通用电磁阀(含防爆型)


外形尺寸(螺纹式)

材质

通径DN

公共尺寸

先导式

分步直动式

L

W

H(普通)

H(防爆型)

H(普通)

H(防爆型)



不锈钢

1

39


81

95

95

95

2

39


81

95

95

95

3

39


81

95

95

95

4

39


81

95

95

95

5

43


101

115

115

115

6

43


101

115

115

115

7

43


101

115

115

115

8

43


101

115

115

115

10

72

42

138

149

149

149

15

72

42

138

149

149

149

20

85

52

148

186

186

186

25

97

62

162

186

186

186

32

117

76

173

196

196

196

40

128

82

189

207

207

207

50

149

96

206

222

222

222



铸钢

25

97

68

162

186

186

186

32

117

85

173

196

196

196

40

128

90

189

207

207

207

50

149

104

206

222

222

222

外形尺寸(法兰式)

材质

通径DN

公共尺寸

先导式

分布直动式

法兰尺寸

L

H(普通)

H(防爆型)

H(普通)

H(防爆型)

D

D1

n-d









不锈钢

15

98

165

178

178

178

94

65

4-φ14

20

110

176

205

205

205

103

75

4-φ14

25

118

202

217

217

217

115

85

4-φ14

32

145

223

238

238

238

135

100

4-φ18

40

155

232

253

253

253

145

110

4-φ18

50

173

253

265

265

265

160

125

4-φ18

65

216

298

323

323

323

180

145

4-φ18

80

228

322

347

347

347

195

160

8-φ18

100

278

358

383

383

383

215

180

8-φ18

125

400

450

475

475

475

245

210

8-φ18

150

485

560

585

585

585

280

240

8-φ18

200

600

620

645

645

645

335

295

12-φ23

250

650

630

655

655

655

405

350

12-φ25

300

750

690

705

705

705

460

400

12-φ25

350

850

830

845

845

845

520

460

16-φ25

400

950

830

845

845

845

580

515

16-φ30

450

1100

1000

1015

1015

1015

640

565

20-φ30

500

1115

1000

1015

1015

1015

705

620

20-φ34

600

1400

1090

1105

1105

1105

840

725

20-φ36

外形尺寸(法兰式)

材质

通径DN

公共尺寸

先导式

分布直动式

法兰尺寸

L

H(普通)

H(防爆型)

H(普通)

H(防爆型)

D

D1

n-d

铸钢

25

118

202

217

217

217

115

85

4-φ14

32

145

223

238

238

238

135

100

4-φ18

40

155

232

253

253

253

145

110

4-φ18

50

173

253

265

265

265

160

125

4-φ18

65

216

298

323

323

323

180

145

4-φ18

80

228

322

347

347

347

195

160

8-φ18

100

278

358

383

383

383

215

180

8-φ18

125

400

450

475

475

475

245

210

8-φ18

150

485

560

585

585

585

280

240

8-φ18

200

600

620

645

645

645

335

295

12-φ23

250

650

630

655

655

655

405

350

12-φ25

300

750

690

705

705

705

460

400

12-φ25

350

850

830

845

845

845

520

460

16-φ25

400

950

830

845

845

845

580

515

16-φ30

450

1100

1000

1015

1015

1015

640

565

20-φ30

500

1115

1000

1015

1015

1015

705

620

20-φ34

600

1400

1090

1105

1105

1105

840

725

20-φ36

特别提示:

①流体温度务必要按实际告知给我们,否则虚报高温将会使生产时公差系数和密封配置不当而引起泄漏;

②流体中若含杂质,应在电磁阀前方安装过滤阀(滤网≥60目),而且流体应无凝固或结晶现象;
③防爆场合建议不要选择带信号反馈功能,因为防爆信号反馈装置成本比普通的贵数倍,若必需请咨询我司;

④虽然先导式可特殊制作为倾斜或垂直安装,我司仍推荐尽量想办法水平安装,以避免活塞单边磨擦影响寿命和稳定性;

⑤当流体温度≤120℃且工作压力≤8bar时,若选择PTFE密封允许内泄漏指标。
