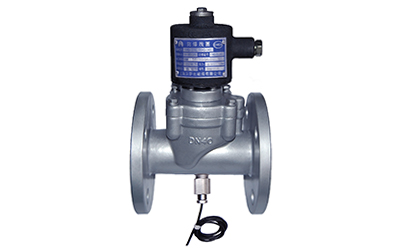

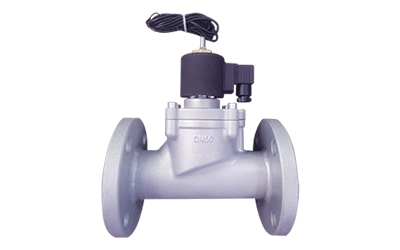

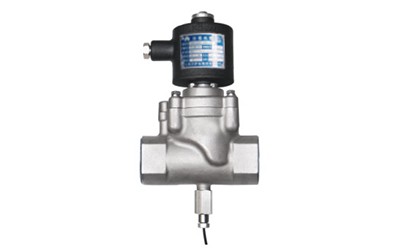

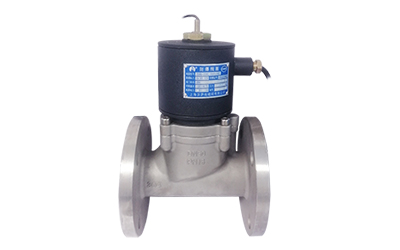

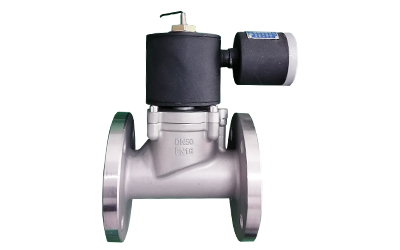

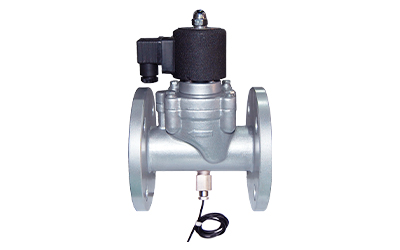

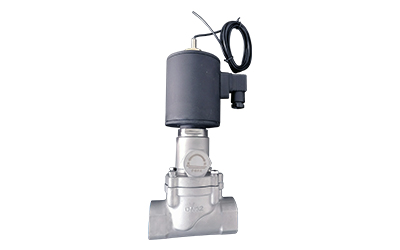

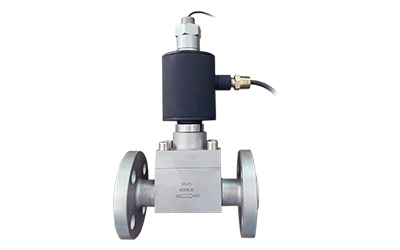

OSA86系列带信号反馈电磁阀(含防爆型)
OSA86系列带信号反馈电磁阀(含防爆型)
OSA86系列带信号反馈电磁阀(含防爆型)

OSA86系列带信号反馈电磁阀(含防爆型)

扫描咨询
  • 基本参数
  • 外形尺寸
  • 相关下载

性能特点

活塞结构、独特设计、安全可靠、与介质非接触式信号返馈、信号返馈灵敏,能可靠指示阀的开闭,特别适合自动化程度高的闭路系统。

应用范围
航天军品、船舶重工、石油化工、电力装备、锅炉设备、钢铁、消防喷淋、电镀涂装、燃气燃油、环保设备、吹灰除尘、实验装备、纺织印染、暖通空调、水处理、工业炉窑、干燥设备等控制系统。

功能选项

代号

功能名称

功能说明

K

常开型

通电阀关,断电阀开

E

防爆型

防爆等级:Ex dIICT4/5

S

带手动操作

可手动打开或关闭本阀

X1

无源信号反馈

机械触点,适用于气体介质

X2

感应信号反馈

有源感应信号,DC6-24V

V

特制垂直安装

空间局限时采纳,限先导式

J

配节能模块

降低线圈温升和功耗,延长线圈寿命

*信号反馈装置限于工作温度≤80℃场合
*X1无源信号反馈要求流体压差≥1~3bar
*节能模块暂时没有防爆型

*手动装置特点:只需旋转90度,操作简单快捷!

技术参数

公称通径

DN1-300

原理结构

先导式

阀体材质

SS304、SS316、WCB

环境温度

-30℃~+60℃(防爆型-20℃~+40℃)特制:-50℃~+100℃

适用流体

气体、液体

流体温度

CB5≤-200℃、C1≤60℃、C3≤120℃、C5≤220℃、C7≤350℃

流体压力

1-16bar、25-64bar

连接方式

内螺纹、法兰 、焊接

安装方式

水平安装,线圈向上(其它方式可定制)

防护等级

普通型IP54,防爆型IP65 、IP68(潜水型特制)

电气参数

常规电压

220VAC  50/60Hz  24VDC

特制电压

AC 50/60Hz、380V、110V、36V、24V

特制电压

DC 220V、110V、36V、12V

电压公差

±10%

电气连接(防爆型)

普通型:标准接线盒

防爆型:M16×1.5内螺纹,预留1.5M导线(可定制G1/2或NPT1/2)

*选用以上特制电压时工作压力可能变化,请务必先向我司咨询。

*采用直流电源时建议从控制电源输出至电磁阀距离不宜太远,以免影响工作压力。

*以上参数根据工况要求进行选择。


OSA86系列带信号反馈电磁阀(含防爆型)

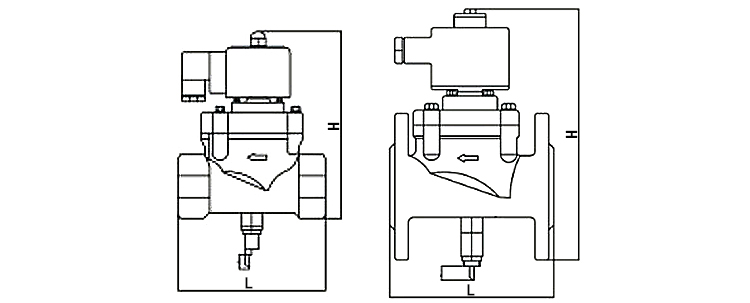

外形尺寸

常闭型

2/2NC

OSA86系列带信号反馈电磁阀(含防爆型)

常开型

2/2NO

OSA86系列带信号反馈电磁阀(含防爆型)

型号规格

通径DN(mm)

接口G(“)

螺纹连接

法兰连接

L

H(普通)

H(防爆)

L

H(普通)

H(防爆)

ΦD

ΦD1

n-d

OSA8601-X

1

1/8

39

81

95







OSA8602-X

2

1/8、1/4

39

81

95







OSA8603-X

3

1/8、1/4

39

81

95







OSA8604-X

4

1/4

39

81

95







OSA8605-X

5

1/4

43

101

115







OSA8606-X

6

1/4

43

101

115







OSA8607-X

7

1/4

43

101

115







OSA8608-X

8

1/4

43

101

115







OSA8610-X

10

3/8

72

138

149







OSA8615-X

15

1/2

72

138

149

98

165

178

94

65

4-14

OSA8620-X

20

3/4

85

148

186

110

176

205

103

75

4-14

OSA8625-X

25

1

97

162

186

118

202

217

115

85

4-14

OSA8632-X

32

11/4

117

173

196

145

223

238

135

100

4-18

OSA8640-X

40

11/2

128

189

207

155

232

253

145

110

4-18

OSA8650-X

50

2

149

206

222

173

253

265

160

125

4-18

OSA8665-X

65





216

298

323

180

145

4-18

OSA8680-X

80





228

322

347

195

160

8-18

OSA86100-X

100





278

358

383

215

180

8-18

OSA86125-X

125





400

450

475

245

210

8-18

OSA86150-X

150





485

560

585

280

240

8-18

OSA86200-X

200





600

620

645

335

295

12-23

OSA86250-X

250





650

630

655

405

350

12-25

OSA86300-X

300





750

690

705

460

400

12-25

特别提示:

①流体温度务必要按实际告知给我们,否则虚报高温将会使生产时公差系数和密封配置不当而引起泄漏;

②流体中若含杂质,应在电磁阀前方安装过滤阀(滤网≥60目),而且流体应无凝固或结晶现象;
③防爆场合建议不要选择带信号反馈功能,因为防爆信号反馈装置成本比普通的贵数倍,若必需请咨询我司;

④虽然先导式可特殊制作为倾斜或垂直安装,我司仍推荐尽量想办法水平安装,以避免活塞单边磨擦影响寿命和稳定性;

⑤当流体温度≤120℃且工作压力≤8bar时,若选择PTFE密封允许内泄漏指标。
