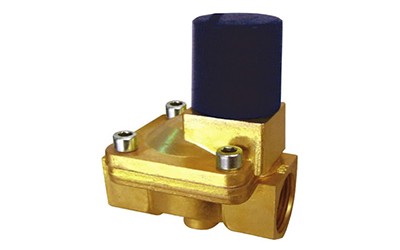

OSA66系列自保持脉冲电磁阀(也称双稳定电磁阀)
OSA66系列自保持脉冲电磁阀(也称双稳定电磁阀)

OSA66系列自保持脉冲电磁阀(也称双稳定电磁阀)

扫描咨询
  • 基本参数
  • 外形尺寸
  • 相关下载

性能特点

 永磁技术、屏蔽干扰、使用简便、脉冲触发、响应迅速、高效节能。

应用范围
广泛用于楼宇智能系统中的IC卡水表、气表、自动感应卫生洁具、园林绿化自动喷灌、滴灌等自动化控制。

工作原理
参考德国先进的脉冲和永磁技术,只需通过控制器切换脉冲的电极触点来改变阀的开、关状态,当控制器发出电脉冲时,驱动磁芯带动阀瓣克服永磁力产生上下位移,阀瓣到位后在永磁作用下处于自保持状态,同时采用高端屏蔽技术,防止外界干扰。

技术参数

原理结构

先导膜片式

适用流体

空气、燃气、水、轻油等液体和气体

温度范围

-10~+60℃

阀体材质

黄铜、SS316

膜片材料

NBR(常规),(特制VITON、EPDM)

脉冲电压

DC6~24V,脉宽60~80ms(其它电压可特制)

电气连接

浇注引线式(双芯,红色:打开;黑色:关闭)

防护等级

IP68


OSA66系列自保持脉冲电磁阀(也称双稳定电磁阀)

规格参数

型号规格

接口G(”)

通径(mm)

Kv值

工作压力(bar)

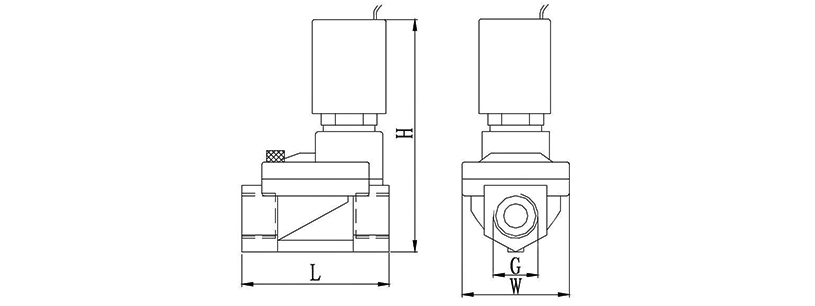

外形尺寸(mm)

L

H

W

OSA6612

3/8

12

4.3

0.5~10

(公称压力16)

66

82

47

OSA6615

1/2

14

4.5

66

82

47

OSA6620

3/4

20

7.5

75

87

57

OSA6625

1

25

11

95

100

70

OSA6632

11/4

34

21

130

115

95

OSA6640

11/2

40

30

130

115

95

OSA6650

2

50

48

165

140

120

备注:①流体若含杂质应在电磁阀前方安装过滤阀(滤网≥60目),且无凝固或结晶现象;
          ②如果需要塑料材质阀体,批量较大时可以特殊预定生产。
