OSAZJH(P/M/N)气动薄膜调节阀
OSAZJH(P/M/N)气动薄膜调节阀
OSAZJH(P/M/N)气动薄膜调节阀

OSAZJH(P/M/N)气动薄膜调节阀

扫描咨询
  • 基本参数
  • 外形尺寸
  • 相关下载

功能选项

流体温度

E

防爆型(电气定位器防爆等级可选:隔爆型、本安型)

C33组

-30℃~150℃

X

带信号反馈(电气定位器带反馈或另配阀位变送器)

C4组

-30℃~180℃

S

带手轮机构

C7组

-30℃~350℃

Q

完全切断型

C8组

-30℃~400℃

附件:电气定位器、空气过滤减压器、锁气保位阀、电磁阀



电气定位器参数(用户自备时则不考虑)



输入信号

4-20mA DC,0-10V DC



输入阻抗

300Ω,250Ω,取决于定位器



输出信号

4-20mA DC,0-10V DC、未特选时无此功能



防爆等级

dllBT4/T5/T6,dllCT4/T5/T6、本安型



技术参数

动作方式

气开示、气关式

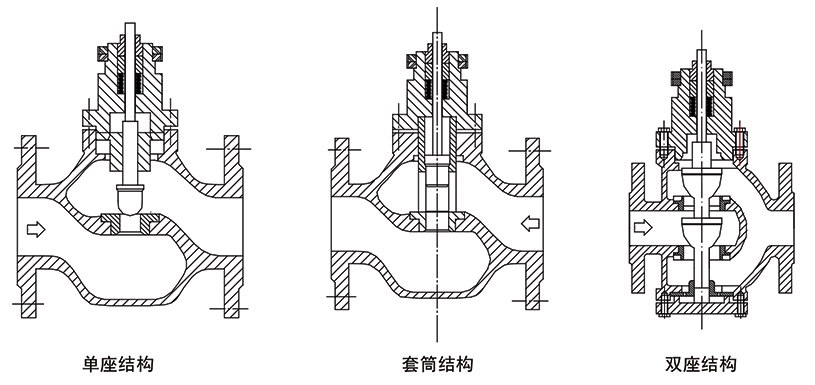

阀座结构

P单座,M套筒,N双座

流量特性

等百分比、线性

可调范围

50:1

信号范围

Pr0.2~1bar,0.4~2bar

气源压力

Ps1.4bar~4bar

密封等级

    Ⅲ、Ⅳ、Ⅴ、Ⅵ

断信号阀位

全开、全关

环境温度

-30℃~+70℃(防爆型见定位器参数)

性能标准

GB/T4213-92

基本误差

±2.5%

回差

1.5%

阀体参数

公称压力

PN16,PN25,PN40,PN64

连接方式

法兰式、(特制焊接式)

阀体材质

WCB,SS304,SS316,SS316L

阀芯材质

SS,SS304,SS316,SS316L、司太莱堆焊

密封材料

PTFE,硬密封、特殊高温材料

波纹管

SS,SS304,SS316

填料

聚四氟乙烯、柔性石墨

推杆衬套

2Cr13

垫片

橡胶石棉板、1Cr18Ni9Ti石棉缠绕垫片

法兰标准

GB9113-88,JB/T79-94,GB2555-81

特制法兰

ANSI、JIS、DIN

OSAZJH(P/M/N)气动薄膜调节阀

流量系数及行程

公称压力DN

流通直径dn

额定流量系数Kv(单座、套筒)

额定流量系数Kv(双座)

额定行程(mm)

膜片有效面积Ae(cm²)

直线

等百分比

直线

等百分比

20

10 12 15 20

1.8 2.8 4.4 6.9

1.6 2.5 4 6.3

16

200

25

25

11

10

12.1

11

32

32

17.6

16

10.4

17.6

25

400

40

40

27.5

25

30.3

27.5

50

50

44

40

48.3

44

65

65

69

63

75.9

69.3

40

600

80

80

110

100

121

110

100

100

176

160

193.6

176

125

125

275

250

302.5

275

60

1000

150

150

440

400

484

440

200

200

690

630

759

693

250

250

940

850

1078

1082

100

1600

300

300

1200

1050

1725

1575

允许压差(bar

执行器Ae(cm²)

公称通径

20

25

32

40

50

65

80

100

125

150

200

250

300

结构

10

12

15

20













200cm²

单座

64

52

32

26

16












套筒

64

64

64

64

64












双座

64

64

64

64

64












400cm²

单座






15

10

6









套筒






64

64

64









双座






64

64

64









600cm²

单座









5

5

2.4






套筒









30

30

30






双座









30

30

30






1000cm²

单座












2.4

1.6

1



套筒












20

20

20



双座












20

20

20



1600cm²

单座















1

0.7

套筒















32.3

22

双座















25.8

18


OSAZJH(P/M/N)气动薄膜调节阀

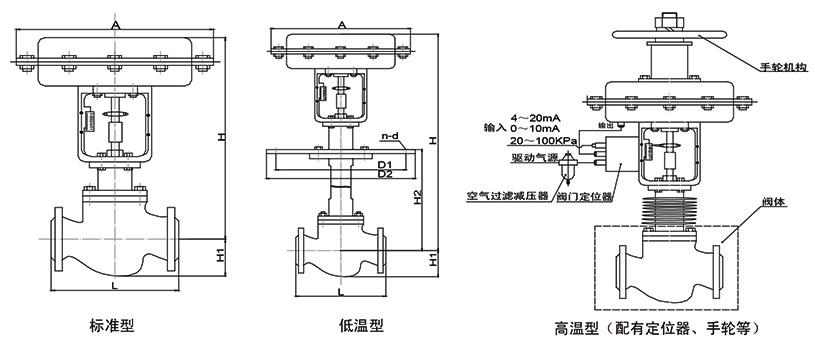

外形尺寸(mm)

OSAZJHP(单座)、OSAZJHM(套筒)、PN16、PN25、PN40、PN64bar

型号规格

通径DN

L

H1

H

H(波纹管型)

低温-100~-200℃

A

PN16

/40

PN

64

PN16

/25

PN

40

PN

64

PN16/25

PN

40

PN

64

散热型

单座

套筒

H

H2

OSAZJH(P/M))20

20

150

230

53

53

65

454

454

481

499

446

499

1010

700

282

OSAZJH(P/M)25

25

160

230

58

58

70

463

463

493

511

453

511

1010

700

282

OSAZJH(P/M)32

32

180

260

70

70

78

499

499

536

560

490

560

1032

700

308

OSAZJH(P/M)40

40

200

260

75

75

85

501

501

550

617

542

617

1032

700

308

OSAZJH(P/M)50

50

230

300

83

83

90

527

527

560

620

538

620

1032

700

308

OSAZJH(P/M)65

65

290

340

93

93

103

622

622

663

710

618

710

1226

800

394

OSAZJH(P/M)80

80

310

380

100

100

108

646

646

673

767

667

767

1226

800

394

OSAZJH(P/M)100

100

350

430

110

118

125

687

695

705

792

675

792

1124

800

394

OSAZJH(P/M)125

125

400

500

125

135

148

835

845

868

807

735

807

1400

900

498

OSAZJH(P/M)150

150

480

550

143

150

173

889

896

958

1058

908

1058

1398

900

498

OSAZJH(P/M)200

200

600

650

170

188

208

981

1000

1260

1088

900

1088

1398

900

498

OSAZJH(P/M)250

250

650


202

202


1123

1123


1237

1237

1237



620

OSAZJH(P/M)300

300

750


230

230


1267

1267


1323

1323

1323



620

 OSAZJHN(双座)PN16、PN25、PN40、PN64bar

型号规格

通径DN

L

H1

H

低温-100~-200℃

A

PN16,25

PN40

PN64

标准型

散热型

波纹管

H

H2

ФD1

ФD2

OSAZJHN25

25

185

190

200

90

371

477

459

1022

700

260

290

280

OSAZJHN32

32

200

210

210

102

416

526

502

1048

700

285

315

310

OSAZJHN40

40

220

230

235

112

438

536

560

1048

700

305

335

310

OSAZJHN50

50

250

255

265

123

440

542

562

1048

700

340

370

310

OSAZJHN65

65

275

285

295

148

533

613

653

1199

800

370

400

395

OSAZJHN80

80

300

310

320

153

560

698

745

1199

800

405

435

395

OSAZJHN100

100

350

355

370

168

584

716

760

1199

800

460

490

395

OSAZJHN125

125

410

425

440

183

828

927

1005

1356

900

525

555

500

OSAZJHN150

150

450

460

475

227

877

1050

1054

1356

900

590

630

500

OSAZJHN200

200

550

560

570

288

973

1146

1150

1356

900

700

740

500

OSAZJHN250

250

730

730


350

1314

1314

1314





620

OSAZJHN300

300

850

850


376

1421

1421

1421




620

备注:法兰安装尺寸,请参考调节阀通用法兰尺寸。
