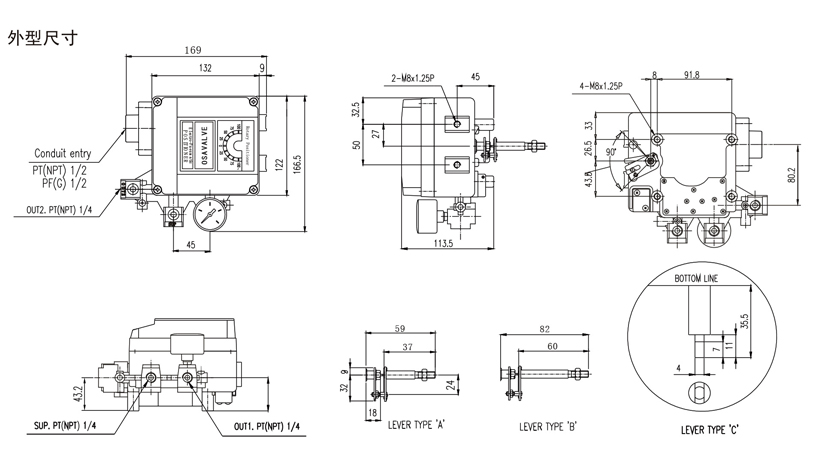

  • 外形尺寸
  • 相关下载

功能说明

-气阀门定位器是一种接收控制系统或控制仪表发出的4~20mA 电流信号指令,将其转换成空气压力,向气动执行机构输送,从而控制阀门的开度比例。

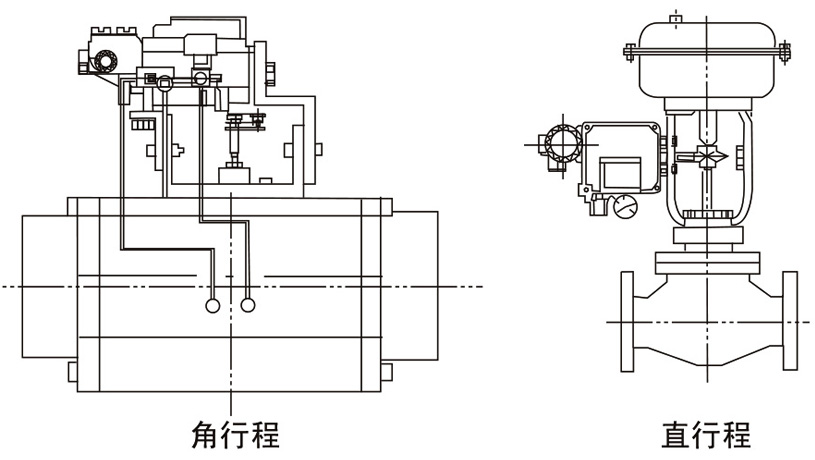

安装示意

OEP-100L/R电气定位器

基本参数

行程方式

R角行程:双作用/单作用;L直行程:单作用

输入信号

4~20mA DC

阻  抗

250±15Ω

输入压力

1.4~7bar

行程范围

0~90°;10~150mm

气源接口

G1/4(特制NPT)

压力表接口

G1/8(特制NPT)

电源接口

G1/2(特制NPT)

防爆等级

隔爆型 Ex dm IIB T6

隔爆型 Ex dm IIC T6

本安型 Ex ia IIB T6

防护等级

IP66

环境温度

普通型

-20℃~70℃

防爆型

-20℃~60℃

死  区

0.4%

回  差

1.5%

基本误差

±1.5%

消 耗 量

3LPM (Sup=1.4bar)

流   量

8LPM(Sup=1.4bar)

材   质

压铸鋁、表面喷塑
