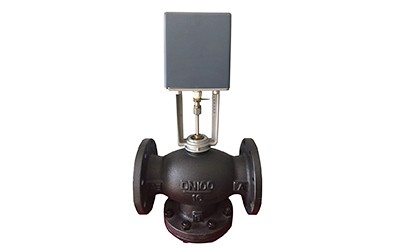

OSA92/93系列智能型电动调节阀(法兰式)
OSA92/93系列智能型电动调节阀(法兰式)
OSA92/93系列智能型电动调节阀(法兰式)

OSA92/93系列智能型电动调节阀(法兰式)

扫描咨询
  • 基本参数
  • 外形尺寸
  • 相关下载

产品概述

OSA92/93系列法兰式智能型电动调节二通/三通阀,与OSA-7000等系列阀门直行程驱动器配套使用,来实现管道中介质流量的调节功能,广泛应用于中央空调、暖通、热交换系统等。



性能特点

1、低交流电压的同步可逆转电机,具有磁滞离合保护功能。
2、采用小型行程开关限位。
3、 阻燃ABS工程塑料外罩。
4、适合23mm以下的直行程调节阀。
5、无噪声,输出扭力大。

阀体技术参数

公称通径

DN65-200mm

流体温度

≤95℃(高温需要特殊要求)

阀体承压

1.6Mpa

阀端规格

NP16法兰

阀体材质

球墨铸铁

流量特性

等百分比

阀瓣材质

黄铜或不锈钢

泄漏Kvs百分比

0.03

阀杆材质

1Cr18Ni9



轴承材质

黄铜



密封件

聚四氟乙烯封套、NBR



驱动器技术参数

执行器型号

OSA-7000

OSA-7100

OSA-7200

OSA-7102

OSA-7202

动作/控制

可逆,递增控制

比例式控制正转或逆转

马达种类型

双向交流同步马达

马达压

24VAC

220VAC

24VAC/220VAC

24VAC

24VAC

力矩

2500牛顿

4000牛顿

2500牛顿

4000牛顿

材质

减速器支架:镀锌钢板    支架:压铸铝合金    外壳:阻燃ABS工程塑料   IP40

环境温度

运作:1℃至+55℃    储存:-20℃至+65℃,相对湿度≤90%不结露。

全程时间

约150s

约180s

约150s

约180s

附件

锁紧螺母、刻度标尺、刻度指示器具、说明书

控制信号

24VAC

220VAC

24VAC/220VAC

DC 0-10V或4-20mA

反馈信号

无、可定制

DC 0-10V或4-20mA

手动机构

无、可定制

无、可定制

控制方式

开关型

智能型

电气接线图

OSA92/93系列智能型电动调节阀(法兰式)

智能型调试说明

1、 长按“键①”,“LED1”灯亮,再次按“键①”,“LED1”灯闪一次将进入行程自动标定程序;
2、长按“键②”切换正反转。“LED2”灯亮为正转型,“LED2”灯灭为反转型;
3、长按“键③”切换电压电流输入。“LED3”灯亮为0-10V电压,“LED3”灯灭为4-20mA电流;
4、 驱动器和阀体已连接成一体出厂的产品,用户不必进行行程标定;驱动器和阀体拆装过的产品,接线完成必须进行行程标定,以确保阀按给定的信号准确动作。

注意:模拟智能型和开关量型不能同时使用,即在接模拟智能型时,3-4、2-4不能接AC24V。在接开关量型,4-5不能接AC24V。



OSA92/93系列智能型电动调节阀(法兰式)

阀体外形尺寸

窗体顶端

型号规格

通径DN(mm)

阀体型式

L

H

D

D1

b

n-d

行程(mm)

OSA9265

65

二通

250

148

185

145

20

4-18

42

OSA9280

80

300

185

200

160

20

8-18

42

OSA92100

100

350

206

220

180

20

8-18

42

OSA92125

125

365

227

250

210

22

8-18

42

OSA92150

150

415

272

285

240

22

8-22

42

OSA92200

200

510

279

340

295

30

12-22

42

OSA9365

65

三通

255

158

185

145

20

4-18

42

OSA9380

80

310

195

200

160

20

8-18

42

OSA93100

100

355

216

220

180

20

8-18

42

OSA93125

125

362

237

250

210

22

8-18

42

OSA93150

150

405

282

285

240

22

8-22

42

OSA93200

200

455

289

340

295

30

12-22

42

备注:阀体尺寸如有改动,恕不另行通知,请以实物为准。
