OSAJ941H、OSAJ941Y型电动法兰连接钢制截止阀
OSAJ941H、OSAJ941Y型电动法兰连接钢制截止阀

OSAJ941H、OSAJ941Y型电动法兰连接钢制截止阀

扫描咨询
  • 基本参数
  • 外形尺寸
  • 相关下载

结构与特点
1、选材考究,符合国、内外相关标准,材料的全面质量高。
2、产品按国家标准GB/T12235设计制造,结构合理,性能优良,造型美观。
3、阀瓣和阀座的密封面采用铁基合金堆焊或司太立(Stellite)钴基硬质金堆焊而成,耐磨、耐高温、耐腐蚀,抗擦伤性能好,使
用寿命长。

4、阀杆经调质及表面氮化处理,有良好的抗腐蚀性能、抗擦伤性。

5、可采用各种配管法兰标准及法兰密封面形式,满足各种工程需要及用户要求。

6、阀体材料品种齐全,填料、垫片可根据实际工况或用户要求合理选配,能适用于各种压力、温度及介质工况。

7、倒密封采用不锈钢螺纹连接密封座或本体堆焊奥氏体不锈钢而成,密封可靠。填料更换可在不停机情况下进行,方便快捷不影响系统运行。

执行标准

设计与制造

Design and manufacture

GB/T12235

连接端尺寸

Connection dimension

结构长度

Face to face

GB/T12221

法兰尺寸

End flanged

JB/T79

校验与实验

Inspection and test

JB/T9092

材料

Material

碳钢

Carbon steel

GB/T12229

不锈钢

Stain less steel

GB/T12230

合金钢

Alloy steel

Q/ZB66

标志

Symbol

GB/T12220

供货

Supply

JB/T7928

主要零件材料及主要用途

阀体

Body

阀盖

Bonnet

阀板

Disc

阀座

Seat ring

阀杆

Stem

填料

Packing

适用介质

     suitable medium

适用温度(≤℃)

WCB

WCB+D507Mo

D577

2Crl3

柔性石墨

水、油品、蒸汽

425

ZG1Crl8Ni9Ti

0Crl8Ni9+Stellite12

Stellite6

1Crl8Ni9Ti

PTFE

硝酸类

200

ZG1Crl8Ni2Mo2Ti

CF8M+Stellite12

1Crl8Ni12Mo2Ti

1Crl8Ni12Mo2Ti

PTFE

磷酸、醋酸类、混酸

200

ZG00Cr17Ni14Mo2

CF3M+Stellite12

Stellite6

316L

PTFE

磷酸、尿素、甲铵液

200

ZG1Cr5Mo

ZG1Cr5Mo+Stellite12

Stellite6

25Cr2MolVA

柔性石墨

水、油品、蒸汽

550


OSAJ941H、OSAJ941Y型电动法兰连接钢制截止阀

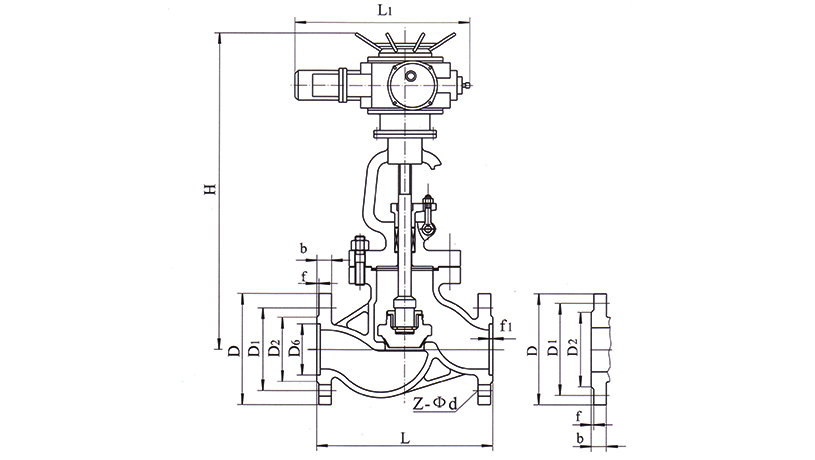

主要外形尺寸、连接尺寸及质量

公称压力PN(MPa)

公称通径DN(mm)

标准值

参考值

电装型号

L

D

D1

D2

D6

b

f

f1

Z-Фd

L1

H

质量(kg)

1.6

50

230

160

125

100


16

3


4-Ф18

590

645

48

DZW10A

65

290

180

145

120


18

3


4-Ф18

590

690

60

DZW10A

80

310

195

160

135


20

3


8-Ф18

590

715

65

DZW10A

100

350

215

180

155


20

3


8-Ф18

590

770

71

DZW15A

125

400

254

210

185


22

3


8-Ф18

590

780

119

DZW20A

150

480

280

240

210


24

3


8-Ф23

590

810

210

DZW30A

200

600

355

295

265


26

3


12-Ф23

810

967

320

DZW45A

250

622

405

355

320


30

3


12-Ф25

810

1143

550

DZW60A

300

698

460

410

375


30

4


12-Ф25

830

1292

785

DZW90

2.5

50

230

160

125

100


20

3


4-Ф18

590

645

50

DZW10A

65

290

180

145

120


22

3


8-Ф18

590

690

65

DZW10A

80

310

195

160

135


22

3


8-Ф18

590

715

67

DZW15A

100

350

230

190

160


24

3


8-Ф23

590

770

73

DZW20A

125

400

270

220

188


28

3


8-Ф25

590

780

127

DZW30A

150

480

300

250

218


30

3


8-Ф25

810

810

215

DZW45A

200

600

360

310

278


34

3


12-Ф25

810

967

322

DZW60A

250

622

425

370

332


36

3


12-Ф30

830

1143

585

DZW90

300

698

485

430

390


40

4


16-Ф30

830

1292

795

DZW120

4.0

50

230

160

125

100

88

20

3

4

4-Ф18

590

645

61

DZW10A

65

290

180

145

120

110

22

3

4

8-Ф18

590

690

75

DZW10A

80

310

195

160

135

121

22

3

4

8-Ф18

590

715

84

DZW20A

100

350

230

190

160

150

24

3

4.5

8-Ф23

590

770

101

DZW30A

125

400

270

220

188

176

28

3

4.5

8-Ф25

810

782

207

DZW45A

150

480

300

250

218

204

30

3

4.5

8-Ф25

810

875

226

DZW60A

200

600

375

320

282

260

38

3

4.5

12-Ф30

810

1160

399

DZW90

6.4

50

300

175

135

105

88

26

3

4

4-Ф23

590

710

64

DZW10A

65

340

200

160

130

110

28

3

4

8-Ф23

590

750

77

DZW15A

80

380

210

170

140

121

30

3

4

8-Ф23

590

785

86

DZW30A

100

430

250

200

168

150

32

3

4.5

8-Ф25

810

837

171

DZW45A

125

500

295

240

202

176

36

3

4.5

8-Ф30

810

1031

243

DZW60A

150

550

340

280

240

204

38

3

4.5

8-Ф34

830

1066

296

DZW90

200

650

405

345

300

260

44

3

4.5

12-Ф34

830

1213

420

DZW120

10.0

50

300

195

145

112

88

28

3

4

4-Ф25

590

714

81

DZW20A

65

340

220

170

138

110

32

3

4

8-Ф25

590

734

102

DZW30A

80

380

230

180

148

121

34

3

4

8-Ф30

810

847

175

DZW45A

100

430

265

210

172

150

38

3

4.5

8-Ф30

810

950

194

DZW60A

125

500

310

250

210

176

42

3

4.5

8-Ф34

830

1142

285

DZW90

150

550

350

290

250

204

46

3

4.5

12-Ф34

830

1240

450

DZW120

200

650

430

360

312

260

54

3

4.5

12-Ф41

830

1425

850

DZW180

16.0

50

300

215

165

132

88

36

3

4

8-Ф25

590

562

92

DZW30A

65

340

245

190

152

110

44

3

4

8-Ф30

810

743

165

DZW45A

80

380

260

205

168

121

46

3

4

8-Ф30

830

820

216

DZW90

100

430

300

240

200

150

48

3

4.5

8-Ф34

830

935

238

DZW120

125

500

355

285

238

176

60

3

4.5

8-Ф41

870

1180

490

DZW180

150

550

390

318

270

204

66

3

4.5

12-Ф41

870

1290

647

DZW250

200

650

480

400

345

260

78

3

4.5

12-Ф48

1075

1495

1120

DZW350
