OSAZ941H、OSAZ941Y、OSAZ940H、OSAZ940Y型中高压电动法兰楔式闸阀
OSAZ941H、OSAZ941Y、OSAZ940H、OSAZ940Y型中高压电动法兰楔式闸阀

OSAZ941H、OSAZ941Y、OSAZ940H、OSAZ940Y型中高压电动法兰楔式闸阀

扫描咨询
  • 基本参数
  • 外形尺寸
  • 相关下载

结构与特点
1、选材考究,符合国内外相关标准,材料的全面质量高。
2、符合国内外先进标准的要求,密封可靠,性能优良,造型美观。
3、密封副配对先进合理,闸板和阀座的密封面采用不同硬度的司太立(Stellite)钴基硬质金堆焊而成,密封可靠,硬度高、耐磨、
耐高温、耐腐蚀,抗擦伤性能好,寿命长。

4、阀杆经调质及表面氮化处理,有良好的抗腐蚀性能、抗擦伤性和耐磨性。

5、采用楔式弹性闸板结构,中大口径设置推力轴承,摩擦力小,并配有撞击手轮,启闭轻松自如。

6、可采用各种配管法兰标准及法兰密封面形式,满足各种工程需要及用户要求。

执行标准

设计与制造

Design and manufacture

GB/T12234

连接端尺寸

Connection dimension

结构长度

Face to face

GB/T12221

法兰尺寸

End flanged

JB79

校验与实验

Inspection and test

JB/T9092

材料

Material

碳钢

Carbon steel

GB/T12229

不锈钢

Stain less steel

GB/T12230

标志

Symbol

GB/T12220

供货

Supply

JB/T7928

主要零件材料及主要用途

阀体

Body

阀盖

Bonnet

阀板

Disc

阀座

Seat ring

阀杆

Stem

填料

Packing

适用介质

suitable medium

适用温度(≤℃)

WCB

WCB+D507Mo

25+D577

2Crl3

柔性石墨

水、油品、蒸汽

425

ZG1Cr5Mo

ZG1Cr5Mo+Stellite12

1Crl8Ni9+Stellite6

25Cr2MolVA

柔性石墨

水、油品、蒸汽

550

ZG1Crl8Ni9Ti

Cr17Ni2

1Crl8Ni9+Stellite6

1Crl8Ni9Ti

PTFE

硝酸类、碱类

200

ZG00Cr17Ni14Mo2

316L+Stellite12

316L+Stellite6

316L

PTFE

尿素、甲铵液、磷酸

200


OSAZ941H、OSAZ941Y、OSAZ940H、OSAZ940Y型中高压电动法兰楔式闸阀

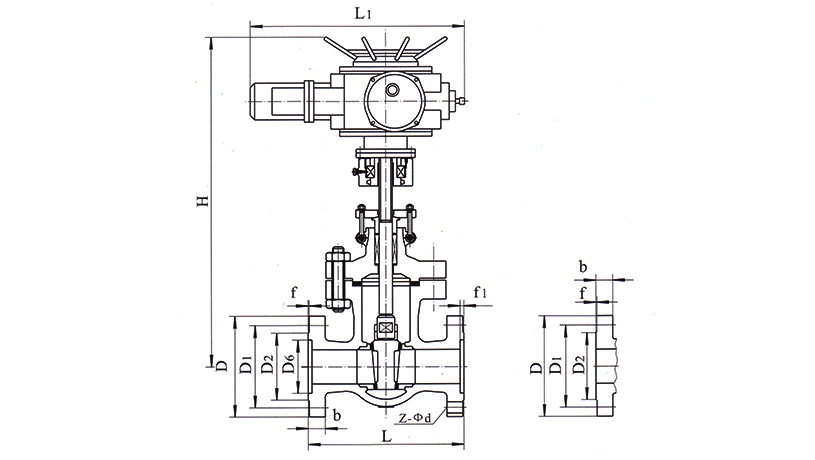

主要外形尺寸、连接尺寸及质量

公称压力PN(MPa)

公称通径DN(mm)

标准值

参考值

电装型号

L

D

D1

D2

D6

b

f

f1

Z-Фd

L1

H

质量(kg)

1.6

50

250

160

125

100


16

3


4-Ф18

590

678

90

DZW10A

65

265

180

145

120


18

3


4-Ф18

590

693

96

DZW15A

80

280

195

160

135


20

3


8-Ф18

590

755

108

DZW20A

100

300

215

180

155


20

3


8-Ф18

590

820

126

DZW20A

150

350

280

240

210


24

3


8-Ф23

590

994

199

DZW20A

200

400

335

295

265


26

3


12-Ф23

590

1138

254

DZW30A

250

450

405

355

320


30

3


12-Ф25

810

1409

310

DZW45A

300

500

460

410

375


30

4


12-Ф25

810

1588

391

DZW60

350

550

520

470

435


34

4


16-Ф25

830

1755

729

DZW90

400

600

580

525

485


36

4


16-Ф30

830

1902

992

DZW120

450

650

640

585

545


40

4


20-Ф30

870

2141

1168

DZW180

500

700

705

650

608


44

4


20-Ф34

870

2276

1222

DZW250

600

800

840

770

718


48

5


20-Ф41

870

2474

1376

DZW250

2.5

50

250

160

125

100


20

3


4-Ф18

590

678

95

DZW10A

65

265

180

145

120


22

3


4-Ф18

590

693

99

DZW15A

80

280

195

160

135


22

3


8-Ф18

590

755

113

DZW20A

100

300

230

190

160


24

3


8-Ф23

590

820

132

DZW20A

150

350

300

250

218


30

3


8-Ф25

590

934

206

DZW30A

200

400

360

310

278


34

3


12-Ф25

590

1138

257

DZW30A

250

450

425

370

332


36

3


12-Ф30

810

1409

317

DZW45A

300

500

485

430

390


40

4


16-Ф30

810

1588

412

DZW60

350

550

550

490

448


44

4


16-Ф34

830

1750

750

DZW90

400

600

610

550

505


48

4


16-Ф34

830

1902

1042

DZW120

450

650

660

600

555


50

4


20-Ф34

870

2141

1275

DZW120

500

700

730

660

610


52

4


20-Ф41

870

2276

1420

DZW180

600

800

840

770

718


56

5


20-Ф41

870

2474

1522

DZW250

4.0

50

250

160

125

100

88

20

3

4

4-Ф18

590

691

95

DZW10A

65

280

180

145

120

110

22

3

4

8-Ф18

590

711

102

DZW15A

80

310

195

160

135

121

22

3

4

8-Ф18

590

775

115

DZW20A

100

350

230

190

160

150

24

3

4.5

8-Ф23

590

871

163

DZW20A

150

450

300

250

218

204

30

3

4.5

8-Ф25

590

1028

219

DZW30A

200

550

375

320

282

260

38

3

4.5

12-Ф30

590

1325

373

DZW45A

250

650

445

385

345

313

42

3

4.5

12-Ф34

810

1400

480

DZW60A

300

750

510

450

408

364

46

4

4.5

16-Ф34

830

1653

686

DZW90

350

850

570

510

465

422

52

4

5

16-Ф41

870

1791

1021

DZW120

400

950

655

585

535

474

58

4

5

20-Ф41

870

2092

1450

DZW180

500

1150

755

670

612

576

62

4

5


1170

2465

2150

DZW250
