  • 基本参数
  • 外形尺寸
  • 相关下载

性能特点

柱形活塞、经久耐磨、高频高温、耐冷凝水、真空高压、开关灵敏、各种场合、完全通用。

应用范围

航天、石油化工、电力装备、钢铁、电镀涂装、工业炉窑、干燥设备、制药机械、真空设备、水厂虹吸管路、燃气燃油、环保设备、吹灰除尘、纺织印染、暖通空调、酿酒、食品、水处理、等控制系统。

功能选项

代号

功能名称

功能说明

K

常开型

通电阀关,断电阀开

E

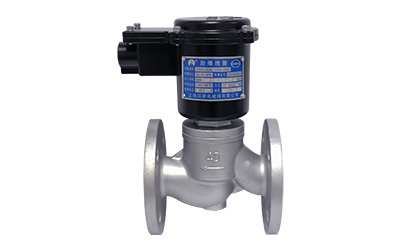

防爆型

防爆等级:Ex dⅡBT3/T4

S

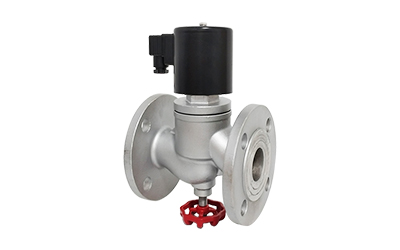

带手动操作

可手动打开或关闭本阀

X1

远程信号反馈

无源机械触点,适用气体介质

N

带止回功能

限制流体单向流动,防止倒流

J

配节能模块

降低线圈温升和功耗,延长线圈寿命

*信号反馈装置限于工作温度≤80℃场合

*无源信号反馈要求流体压差≥1~3bar
*节能模块暂时没有防爆型

*位置受限,S、X1、N同一台阀只能选择其中一种功能

*手动装置特点:直接打开主阀芯,无需压差条件!

技术参数

公称通径

DN15-50

原理结构

分步直动式

阀体材质

SS304、321、302(SS316批量可特制)

密封材料

NBR、FKM、PTFE、紫铜

适用流体

气体、液体、蒸汽、真空、热水、导热油等

环境温度

-30℃~+60℃(防爆型-20℃~+50℃)

流体温度

C1组:-10℃~60℃,C2组:-20℃~90℃,C5组:-25℃~220℃

流体粘度

≤22mm²/S(50mm²/S以下可特制)

连接方式

法兰式

安装方式

水平安装,线圈向上(禁止垂直安装)

防护等级

普通型IP54,防爆型IP65

电气参数

常规电压

220VAC  50/60Hz  24VDC

特制电压

AC 50/60Hz:380V、110V、48V、36V、24V

DC:220V、110V、48V、12V

额定功率

AC:通径≤25mm,45VA; ≥32mm,70VA

DC:通径≤25mm,40W;≥32mm,65W

电压公差

±10%

电气连接

普通型:标准接线盒;防爆型:M20×1.5内螺纹,内置接线盒(可定制G1/2或NPT螺纹)

*选用以上特制电压时工作压力可能变化,请务必先向我司咨询。

规格参数

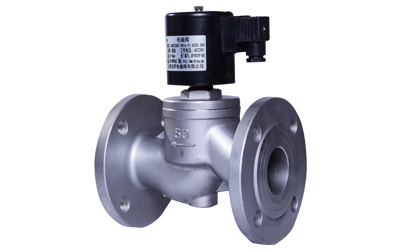

常闭型

OSA72系列法兰式不锈钢活塞电磁阀

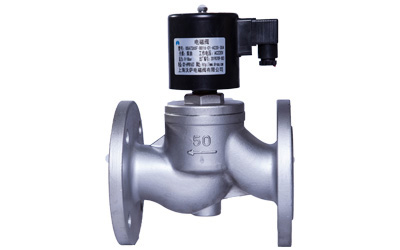

常开型

OSA72系列法兰式不锈钢活塞电磁阀

型号规格

通径(mm)

Kv值

最小压差(bar)

最大工作压力(bar)

特制常闭型

标准型

X1/N

常闭型

常开型

工作压力范围(bar)

OSA7215

15

2.8

0

1

16

8

1~25

OSA7220

20

5.4

0

1

16

8

1~25

OSA7225

25

8.5

0

1

16

8

1~25

OSA7232

32

14

0

1

16

8

1~25

OSA7240

40

18

0

1

16

8

1~25

OSA7250

50

28

0

1

16

8

1~25

特别提示:在设计控制方案时尽量选择常闭型,而你如果是通电时间太长则不必担忧,本阀适应连续工作;

备注:如果需要附带“止回功能”或“X1信号反馈”时应满足表中的最小压差条件。


OSA72系列法兰式不锈钢活塞电磁阀

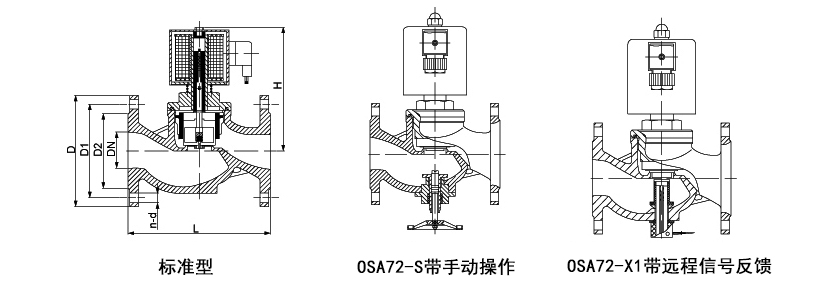

外形尺寸

型号规格

L

H

H常开型

H防爆型

D

D1

D2

n-d

OSA7215

90

152

175

185

Φ95

65

45

4-Φ12

OSA7220

115

155

175

185

Φ105

75

55

4-Φ14

OSA7225

125

158

178

188

Φ115

85

65

4-Φ14

OSA7232

140

168

188

198

Φ135

100

78

4-Φ18

OSA7240

165

175

195

205

Φ145

110

85

4-Φ18

OSA7250

190

185

205

215

Φ160

125

100

4-Φ18

特别提示:①流体温度务必按实际提供给我们,否则虚报高温将会使生产时公差系数和密封配置不当,而引起泄漏;

          ②流体中若含杂质,应在电磁阀前方安装过滤阀(滤网≥60目),而且流体应无凝固或结晶现象;

        ③防爆场合建议不要选择带信号反馈功能,因为防爆信号反馈装置成本比普通的贵数倍,若必需请咨询我司。
