OSAWQ981系列快装电动球阀（缩径两通型）
OSAWQ981系列快装电动球阀（缩径两通型）

OSAWQ981系列快装电动球阀（缩径两通型）

扫描咨询
  • 基本参数
  • 外形尺寸
  • 相关下载

产品特点

1、寿命高达2万次（此数值的实验室环境测试所得，具体根据使用情况有差异）

2、无刷电机，稳定可靠

3、可选择内置断电复位

4、可选择高速6s/1s

5、体积小巧、安装方便、适合小型设备。

适用范围

航天军品、船舶重工、石油化工、电力装备、锅炉设备、钢铁、消防喷淋、电镀涂装、燃气燃油、环保设备、吹灰除尘、实验装备、纺织印染、 中央空调 、水处理、工业炉窑、干燥设备、 暖通系统、 中水回用系统、工业自控小型设备、智能化节水控制器具、节水系统执行终端等。

阀门参数

口径

φ19 φ25 φ32 φ38 φ45 φ51

介质

液体、气体

介质温度

0-100℃

介质压力

1.0MPa

连接方式

卡箍快装

阀体材质

304/316/316L

阀球材质

304/316/316L

阀体密封

三元乙丙、丁腈、氟橡胶

阀球密封

PTFE

阀杆密封

三元乙丙、丁腈、氟橡胶

工作条件

阻燃等级

HB/UL94测试方法

防护等级

IP67，F型【防潮型，加装除湿加热器】（不适用IP67)符合Q/12NK4404-2023

工作环境

室内或室外，长期雨淋或阳光直射的环境中，需加装防护装置，以保护执行器

防爆等级

非防爆产品，安装应避免易燃易爆环境

环境温度

-15℃※1

非工作环境温度

≤-40℃or≥80°℃

环境湿度

5-95%RH相对湿度，无结露※2

振动冲击

≤2g

振动振幅

10 to 55 Hz， 1.5 mm 双振幅

安装方式

执行器不得垂直朝下，注意需预留手动操作或接线空间

维护

免维护

证书类型

CE

※1环境温度>45℃或<-15℃可定制。

①在-40℃环境温度下，使用前需要通电15分钟以上（建议30分钟），环境温度越高，通电时间可以适当减小。

②长期在-40℃环境温度下使用，需要对电动阀（执行器+阀体）进行保温处理：比如在电动阀四周增加伴热带，如果环境温度在-15℃以上，可以取消。

※2不同使用环境可分级定制。

技术参数

电气参数

额定电压

AC220V 50/60HZ

AC110V 50/60H

AC24V 50/60HZ

AC220V 50/60HZ

AC/DC24V

DC12V

DC12Vh

电压范围

AC220V士10%

AC110V士10%

AC24V士10%

AC95-265V DC100-300

AC20-26V

DC22-30V

DC10-15V

DC10-15V

功耗

13.2W@运行

0.0W@保持

11W@运行

0.0W@保持

10.8W@运行

0.0W@保持

9.6W@运行

1.6W@保持

9.6W@运行/1.6W@保持

24W@运行/1.6W@保持@1秒

3.5W@运行1.6W@保持



10W@运行1.6W@保持

峰值电流（5ms）

0.068A

0.136A

0.625A

0.08A/0.16A@KT

0.625A@10秒/1A@6秒/1.5A@KT /3.5A@1秒

1.25A

2.1A

最大输入功率

15W

15W

15W

15W@10秒/25W@6秒/36W@KT

15W@10秒/25W@6秒/36W@KT/85W@1秒

15W/25W@KT

25W@10秒/36W@KT

保险丝规格

1A

1A

2A

1A

2A@10秒/6秒4A@KT/8A@1秒

2A

4A

功能参数

控制方式

B3S/BD3S

B3S/BD3S/KT32S

B2S/B3S/BD3S/KT32S

额定扭矩

20N·m

20N·m/15N·m@6秒

15N·m

20N·m

运转时间

约15秒

□约10秒

□约6秒B3S/BD3S

□约10秒

□约6秒

□约1秒B3S/BD3S

约15秒

约10秒

电气等级

|类(接地保护)

Ⅲ类(安全低压)

|类(接地保护)

Ⅲ类(安全低压）

绝缘电阻

100MΩ/500VDC

100M/500VDC

100MΩ/500VDC

100MΩ/500VDC

耐压等级

1500VAC@1分钟

500VAC@1分钟

1500VAC@1分钟

500VAC@1分钟

断电复位

KT【断电复位功能]<选配>

LED指示

LED指示灯<选配>

电气接口

7X0.3mm²电缆，耐压AC300V（导线长800mm)

回转角度

90士2°

最大回转角度

360°

手动操作

配套六角扳手，在断电下使用

运转模式

S3-75%(AC)，S3-85%(DC)(负载小于额定负载85%参照标准IEC60034-1）※1

噪声水平

最大65dB(A)

最大75dB(A)

位置指示

机械指示器

※1运转模式：测试环境：室内25℃，室内工厂环境。参考标准IEC60034-1-2017.如果负载≤60%额定负载则可实现S3-90%以上。

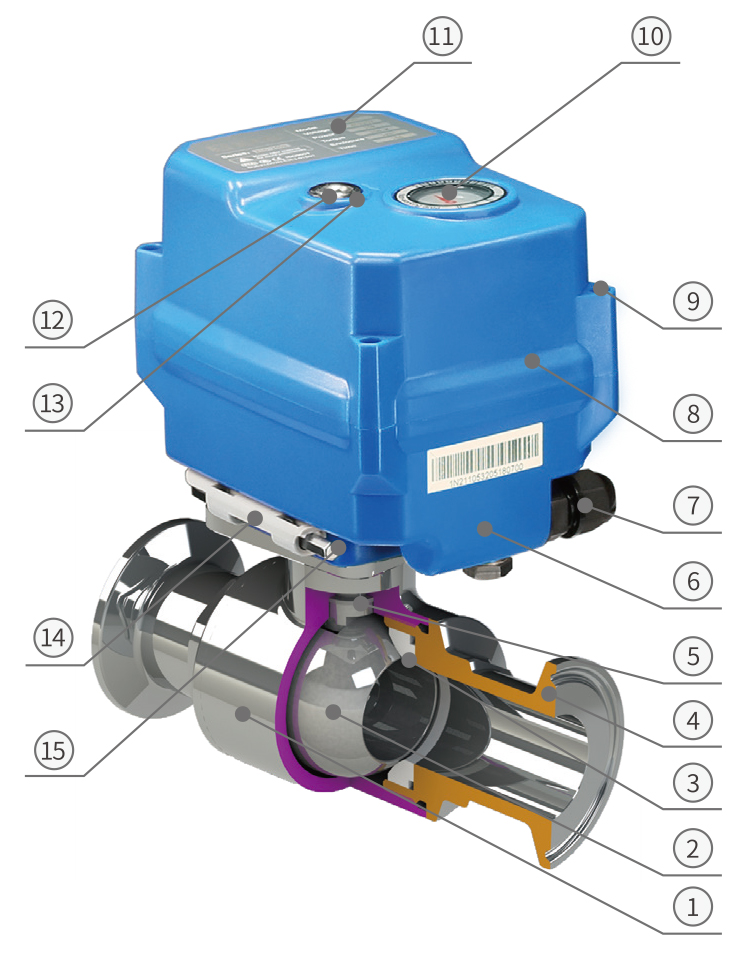

  主要部件材质选择列表                                                                                                                           主要部件示意图

序号

部件名称

可选材质

数量

OSAWQ981系列快装电动球阀（缩径两通型）

1

阀体

304/316/316L

1

2

阀球

304/316/316L

1

3

球垫

PTFE

2

4

阀盖

304/316/316L

1

5

阀杆

304/316/316L

1

6

下盖

PC合金※/压铸铝

1

7

防水电缆接头

尼龙/黄铜镀镍

1

8

上盖

PC合金※/压铸铝

1

9

螺钉

304

4

10

指示窗

透明PC

1

11

按键

橡胶

1

12

手动轴

304

1

13

手动轴油封

NBR丁腈

1

14

六角扳手固定架

耐热ABS

1

15

六角扳手

工具钢

1

备注：※在使用过程中注意PC材料的耐腐特性，对含有甲苯、二甲苯、酮类、二氯甲烷、三氢甲烷、氯仿等有机溶剂场合，要注意避免与其直接或间接接触。

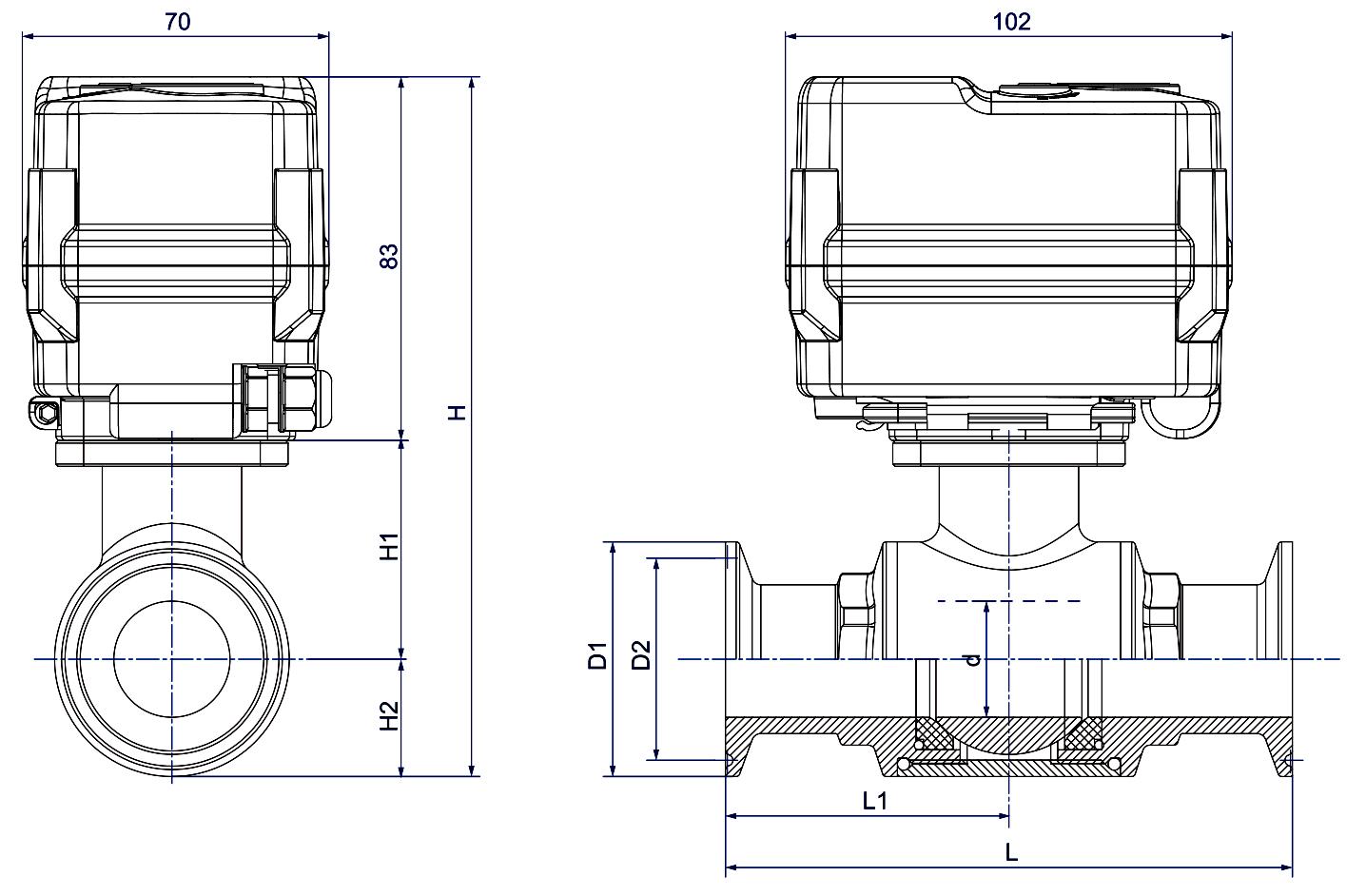

外形尺寸图

OSAWQ981系列快装电动球阀（缩径两通型）



主要尺寸（单位：mm）

口径

d

D1

D2

L

L1

H1

H2

H

W(Kg)

Φ19

15

50.5

43.5

103

51.5

42.75

25.25

151

1.4

Φ25

20

50.5

43.5

116

58

39.5

25.25

147.8

1.5

Φ32

25

50.5

43.5

122

61

47

25.25

155.3

2.3

Φ38

32

50.5

43.5

136

68

51.2

30.

164.2

-

Φ45

38

50.5

64.0

43.5

56.5

147.5

73.75

56.5

35.5

175

-

Φ51

38

64.0

56.5

161

80.5

56.5

35.5

175

-

备注：1.零件尺寸公差参考按GB/T1804-2000m级。2.装配公差士2mm。

※高温型总高度H：将增加高温支架的高度，其高度订货时确定。

注意：1.因批次问题数据可能有小范围变化，请以实物为准，如有变更恕不另行通知！

          2.对于安装空间受限或对尺寸有严格要求的情况，请联系相关销售人员
