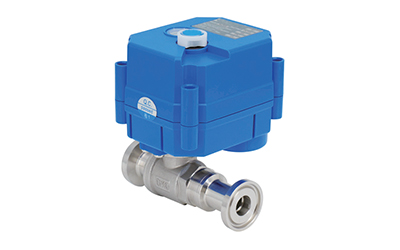

OSAWQ981系列快装电动球阀（全通径两通型）
OSAWQ981系列快装电动球阀（全通径两通型）

OSAWQ981系列快装电动球阀（全通径两通型）

扫描咨询
  • 基本参数
  • 外形尺寸
  • 相关下载

产品特点

1、寿命高达7万次（此数值为实验室环境测试所得，具体根据使用情况有差异。）

2、体积小巧

3、可选手轮操作

4、全通径球孔。

适用范围

航天军品、船舶重工、石油化工、电力装备、锅炉设备、钢铁、消防喷淋、电镀涂装、燃气燃油、环保设备、吹灰除尘、实验装备、纺织印染、 中央空调 、水处理、工业炉窑、干燥设备、 暖通系统、 中水回用系统、工业自控小型设备、智能化节水控制器具、节水系统执行终端等。

阀门参数

阀门口径

DN10 DN15 DN20

介质

液体、气体

介质温度

0-100℃/120℃/150℃

介质压力

1.0MPa

连接方式

卡箍快装

阀体材质

304/316L

阀球材质

304/316L

阀体密封

三元乙丙、丁腈、氟橡胶

阀球密封

PTFE

阀杆密封

三元乙丙、丁腈、氟橡胶

工作条件

阻燃等级

非阻燃材料

防护等级

IP67，F型【防潮型，加装除湿加热器】（不适用IP67)符合Q/12NK4404-2023

环境温度

-20℃< t<45℃（其它环境温度可定制）※1

环境湿度

相对湿度≤85%（不凝露）建议IP67/相对湿度>85%建议F型

振动冲击

≤2g

振动振幅

10 to 55 Hz， ≤1.0 mm 双振幅（特殊振动场合可定制)

安装方式

执行器不得垂直朝下，注意需预留手动操作或接线空间

维护

免维护

证书类型

CE

※1环境温度>45℃或<-20℃可定制。

①在-40℃环境温度下，使用前需要通电15分钟以上（建议30分钟），环境温度越高，通电时间可以适当减小。

②长期在-40℃环境温度下使用，需要对电动阀（执行器+阀体）进行保温处理：比如在电动阀四周增加伴热带，如果环境温度在-15℃以上，可以取消。

技术参数

电气参数

额定电压

DC5V

DC12V

AC/DC24V

AC220V

DC24V

电压范围

DC4.5-5.5V

DC10-15V

AC9-26V

DC9-30V

AC95-265V DC100-300

DC22-30V

最大功耗

3W

3W

4W@NO KT/5W@KT/10W

@KT2H

5W

@NOKT/8W@KT

10W

工作电流

≤130mA

≤100mA

≤50mA@NO KT/≤250mA@KT/≤400mA@KT2H

≤10mA@NOKT/≤40mA@KT※1

≤250mA

静态电流

15±5mA

15±5mA

15±5mA

＜5mA

10±5mA

保险丝规格

2A

2A

2A

1A

2A2

功能参数

控制方式

B2，B3，BD3，B33，B44，B2J，B3J，BD3J，B33J

B3，BD3，KT2，KT2H，KT32，B5，B33，B44，B3J，BD3J，KT2J，KT2HJ，KT32J，B33J

B3，BD3，KT2，KT32，B5，B33，B44，B3J，BD3J，KT2J，KT32J，B33J

B3，BD3，B3J，BD3J

额定扭矩

2N·m

运转时间

5-7秒

2秒

电气等级

Ⅲ类(安全低压)

Ⅱ类（无地线PE)

Ⅲ类(安全低压)

绝缘电阻

100MΩ/500VDC

100MΩ/500VDC

100MΩ/500VDC

耐压等级

500VAC@1分钟

1500VAC@1分钟

500VAC@1分钟

电气接口

2X0.3mm²电缆，耐压AC300V（标配线长800mm)B2，KT2

3X0.3mm²电缆，耐压AC300V（标配线长800mm)B3，BD3，B33，KT32

5X0.3mm²电缆，耐压AC300V（标配线长800mm)B5，B44，B2J，KT2J

6X0.3mm²电缆，耐压AC300V（标配线长800mm)B3J，BD3J，B33J，KT32J

回转角度

90士2°

噪声水平

最大75dB(A)

位置指示

机械指示器

※1NOKT表示不带断电复位功能；KT表示带断电复位功能。

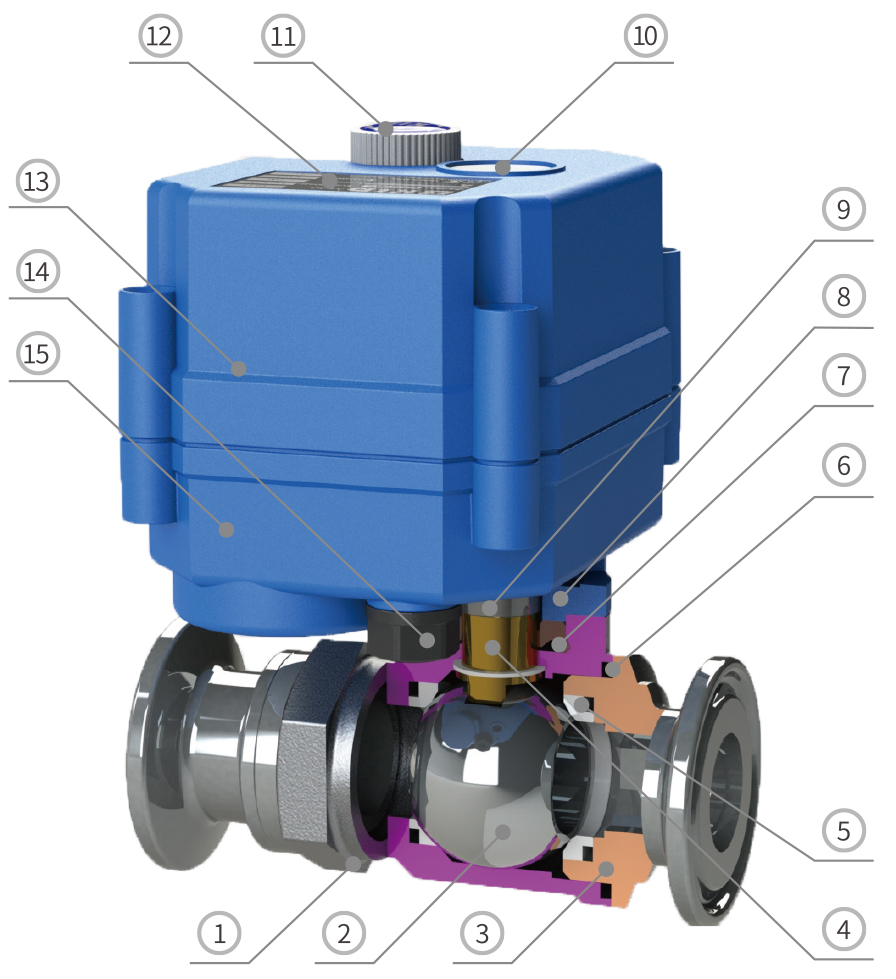

主要部件材质选择列表                                                                                                                             主要部件示意图

序号

部件名称

可选材质

数量

OSAWQ981系列快装电动球阀（缩径两通型）



1

阀体

304/316L

1

2

阀球

304/316L

1

3

阀盖

304/316L

2

4

阀杆

304/316L

1

5

球垫※1

PTFE

2

6

阀盖密封圈

三元乙丙/丁腈/氟橡胶※2

1

7

阀杆密封圈

三元乙丙/丁腈/氟橡胶※2

1

8

连接架

PA66

1

9

联轴节

304

1

10

指示窗

透明PC

1

11

手轮※3

POM

1

12

标签

PC

1

13

上盖

PC合金※4

1

14

紧线锁母

PA66

1

15

下盖

PC合金※4

1

备注：※1介质为气体，选用耐磨PTFE。

※2其它材质可定制。

※3无手轮系列则不带手轮。

※4在使用过程中注意PC材料的耐腐特性，对含有甲苯、二甲苯、酮类、二氯甲烷、三氯甲烷、氯仿等有机溶剂场合，要注意避免与其直接或间接接触。

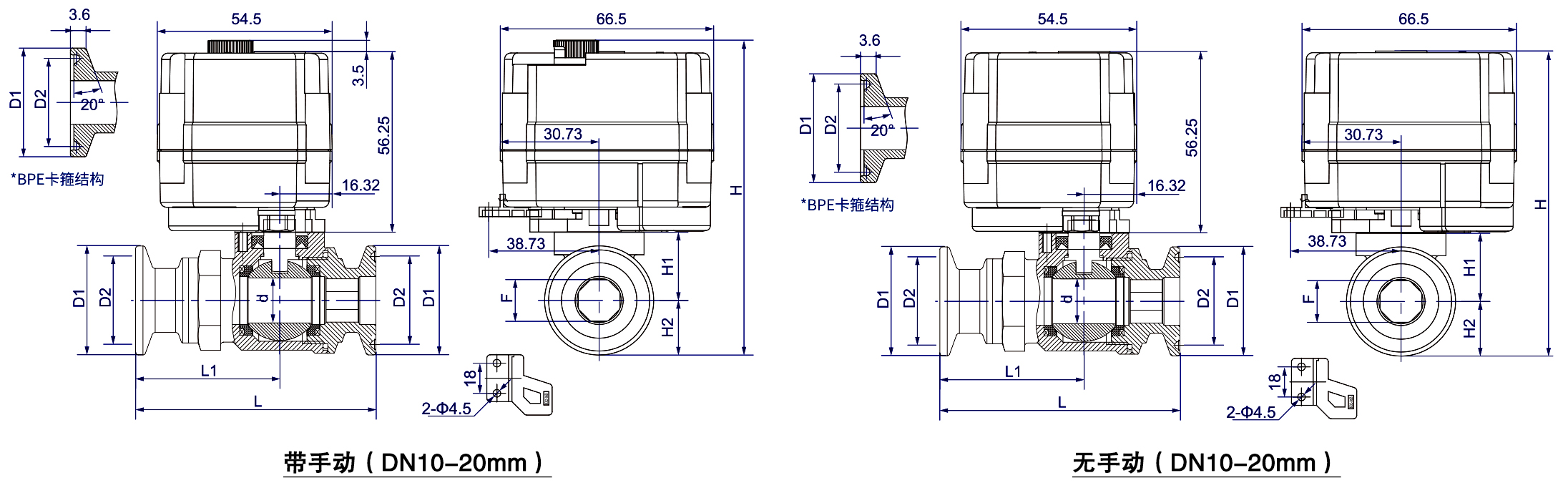

外形尺寸图

OSAWQ981系列快装电动球阀（缩径两通型）

主要尺寸（单位：mm）

口径

d

D1

D2

L

L1

H1

H2

F

H

带手动

无手动

DN10

10

34

*25(BPE)

27.5

*20.3(BPE)

75

45

19.75

17

8.5

96.5

93

DN15

14

34

*25(BPE)

27.5

*20.3(BPE)

75

45

21.25

17

13

98

94.5

DN20

18.5

34

50.5

27.5

43.5

90

50

25.75

25.25

17.5

110.75

107.25

备注：1.零件尺寸公差参考按GB/T1804-2000m级。2.装配公差士2mm。

       ※1.介质温度为100℃-120℃时，需加高温支架，产品总高度=H+57mm。

       ※2.介质温度为120℃-150℃时，需加高温支架，产品总高度=H+107mm。

注意：1.因批次问题数据可能有小范围变化，请以实物为准，如有变更恕不另行通知！

          2.对于安装空间受限或对尺寸有严格要求的情况，请联系相关销售人员！

特别提醒：震动场合建议给电动阀门安装固定支架。
