介质

液体、气体

介质温度

0-100℃/120℃/150℃

介质压力

1.0MPa

连接方式

卡箍快装

阀体材质

304/316L

阀球材质

304/316L

阀体密封

三元乙丙、丁腈、氟橡胶

防护等级

IP67，F型【防潮型，加装除湿加热器】（不适用IP67)符合Q/12NK4404-2023

环境温度

-20℃< t<45℃（其它环境温度可定制）※1

环境湿度

相对湿度≤85%（不凝露）建议IP67/相对湿度>85%建议F型

振动冲击

≤2g

振动振幅

10 to 55 Hz, ≤1.0 mm 双振幅（特殊振动场合可定制)

安装方式

执行器不得垂直朝下，注意需预留手动操作或接线空间

维护

免维护

证书类型

CE

电压范围

DC4.5-5.5V

DC10-15V

AC9-26V/DC9-30V

AC95-265V/DC100-300

DC22-30V

最大功耗

3W

3W

4W@NOKT/5W@KT/10W/@KT2H

5W@NOKT/8W@KT

10W

工作电流

≤130mA

≤100mA

≤50mA@NOKT/≤250mA@KT/≤400mA@KT2H

≤10mA@NOKT/≤40mA@KT※1

≤250mA

静态电流

15±5mA

15±5mA

15±5mA

＜5mA

10±5mA

保险丝规格

2A

2A

2A

1A

2A2

功能参数

控制方式

B2，B3，BD3，B33，B44，B2J，B3J，BD3J，B33J

B3，BD3，KT2，KT2H，KT32，B5，B33，B44，B3J，BD3J，KT2J，KT2HJ，KT32J，B33J

B3，BD3，KT2，KT32，B5，B33，B44，B3J，BD3J，KT2J，KT32J，B33J

B3，BD3，B3J，BD3J

额定扭矩

2N·m

运转时间

5-7秒

2秒

电气等级

Ⅲ类(安全低压)

Ⅱ类（无地线PE)

Ⅲ类(安全低压)

绝缘电阻

100MΩ/500VDC

100MΩ/500VDC

100MΩ/500VDC

耐压等级

500VAC@1分钟

1500VAC@1分钟

500VAC@1分钟

电气接口

2X0.3mm²电缆，耐压AC300V（标配线长800mm)B2，KT2

3X0.3mm²电缆，耐压AC300V（标配线长800mm)B3，BD3，B33，KT32

5X0.1mm²电缆，耐压AC300V（标配线长800mm)B5，B44，B2J，KT2J

6X0.1mm²电缆，耐压AC300V（标配线长800mm)B3J，BD3J，B33J，KT32J

回转角度

90士2°

噪声水平

最大75dB(A)

位置指示

机械指示器

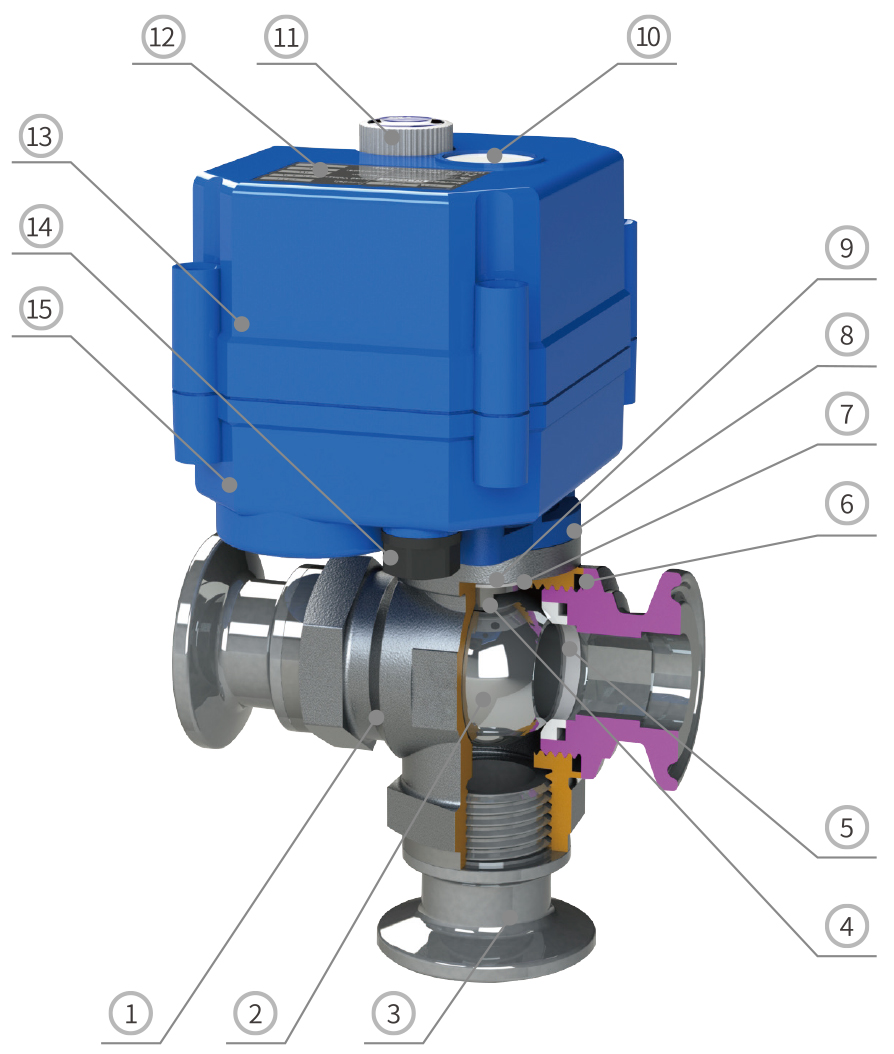

1

阀体

304/316L

1

2

阀球

304/316L

1

3

阀盖

304/316L

3

4

阀杆

304/316L

1

5

球垫※1

PTFE

3

6

阀盖密封圈

三元乙丙/丁腈/氟橡胶※2

3

7

阀杆密封圈

三元乙丙/丁腈/氟橡胶※2

1

8

连接架

PA66

1

9

联轴节

304

1

10

视窗

透明PC

1

11

手轮※3

POM

1

12

标签

PC

1

13

上盖

PC合金※4

1

14

紧线锁母

AC66

1

15

下盖

PC合金※4

1

备注：※1介质为气体，选用耐磨PTFE。

※2其它材质可定制。

※3无手轮系列则不带手轮。

※4在使用过程中注意PC材料的耐腐特性，对含有甲苯、二甲苯、酮类、二氯甲烷、三氯甲烷、氯仿等有机溶剂场合，要注意避免与其直接或间接接触。
